3.14 使用速博為項目梁添加鋼筋
01.打開“匯識A樓-第13章-創建鋼筋”項目。

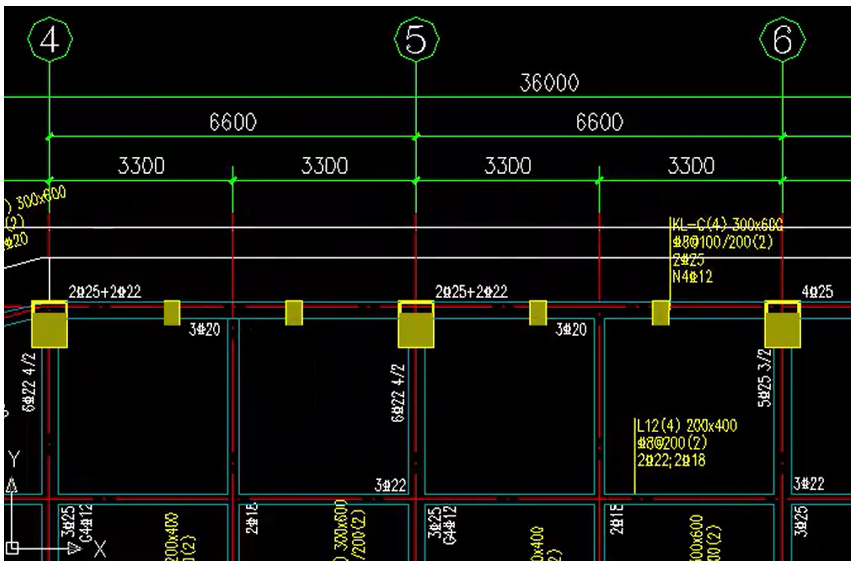

02.根據“梁平配筋圖”的信息來為“梁”創建鋼筋，如圖3.14-1所示。
圖3.14-1

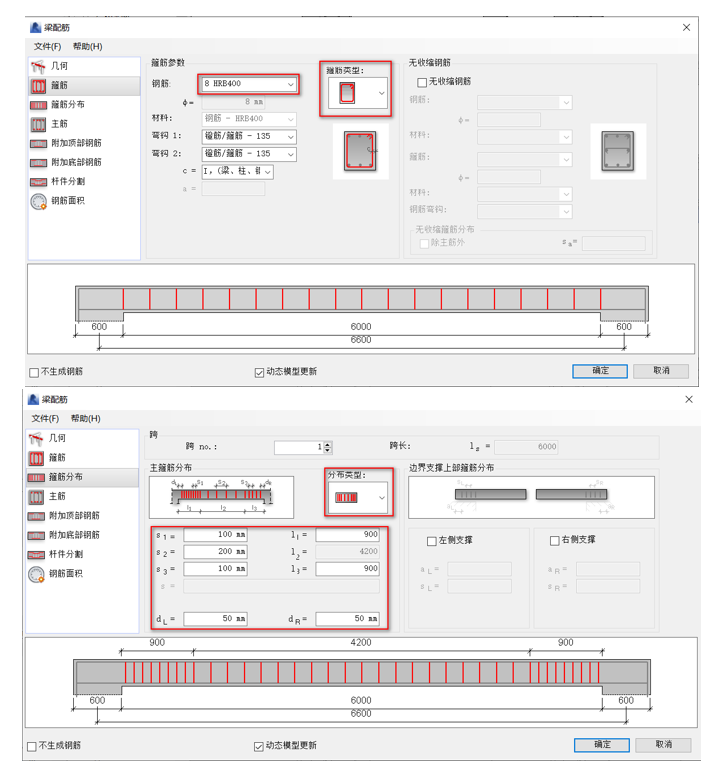

03.定義“箍筋”。單擊“梁”，在“Extensions”選項卡下點擊“鋼筋”下拉列表的“梁”，在彈出的“梁配筋”面板中，點擊“箍筋”、“箍筋分布”，在面板中進行編輯，其中“主箍筋分布”可參考“框架梁箍筋的加密區長度規定”，點擊“確定”即可完成“箍筋”的定義，如圖3.14-2所示。
圖3.14-2

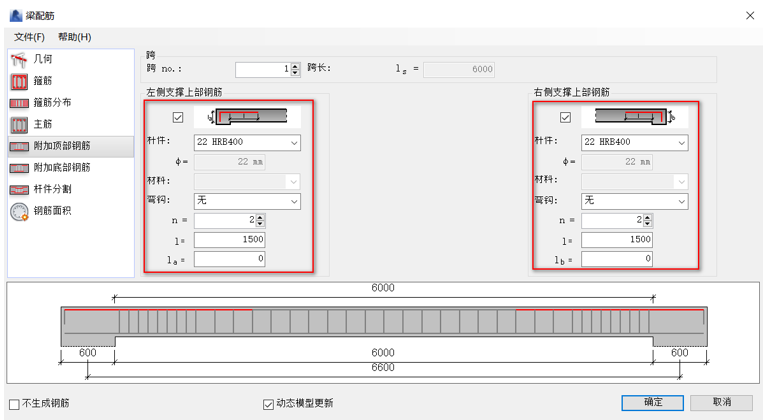

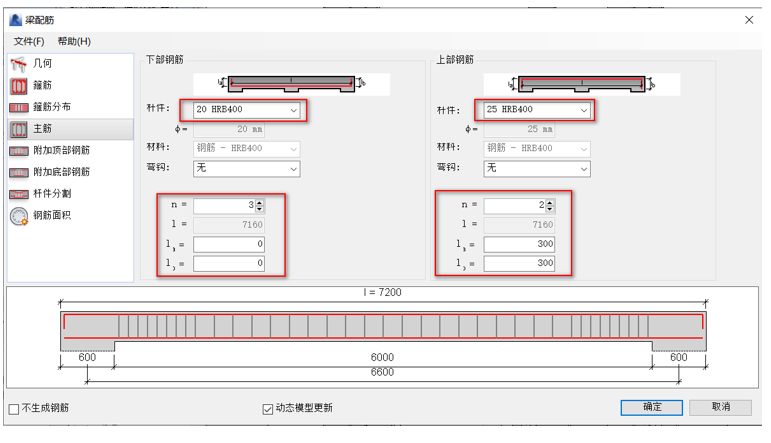

04.定義“主筋”。在“Extensions”選項卡下點擊“鋼筋”下拉列表的“梁”，在彈出的“梁配筋”面板中，點擊“主筋”、“附加頂部鋼筋”，在面板中進行編輯，點擊“確定”，如圖3.14-3所示。
圖3.14-3

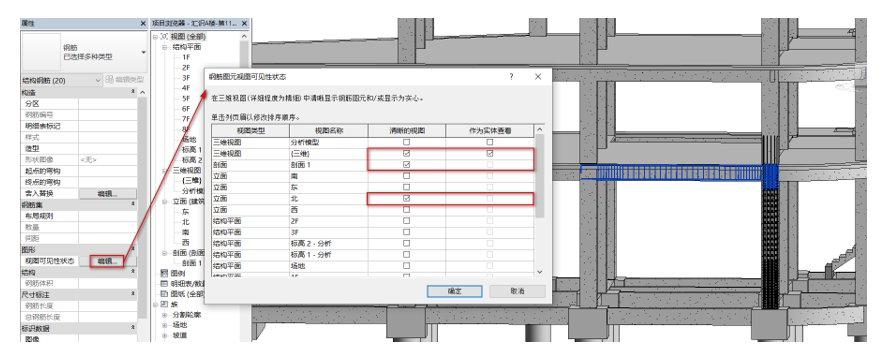

05.框選“結構鋼筋”，在其屬性面板下點擊“視圖可見性狀態”的編輯，在相應“視圖類型”下勾選“清晰的視圖”或“作為實體查看”，將其“詳細程度”改為“精細”，“視覺樣式”改為“著色”，如圖3.14-4所示。
圖3.14-4

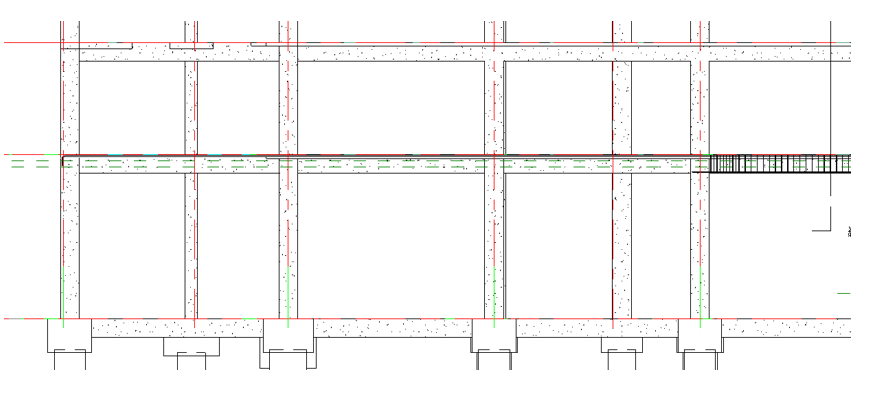

06.修改“頂部通長鋼筋”的長度。切換到“北”立面視圖中，將其“頂部通長鋼筋”進行適當的拉長，如圖3.14-5所示。
圖3.14-5

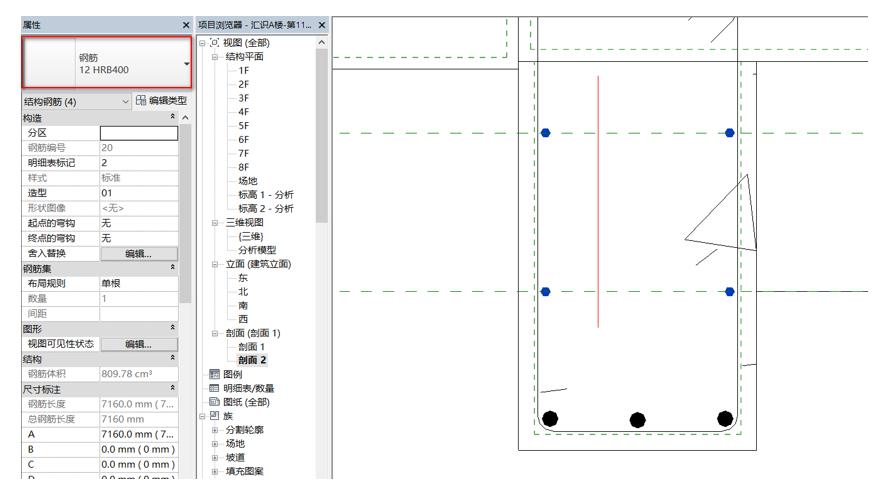

07.創建受扭鋼筋（注：受扭鋼筋無法使用速博工具進行創建）。切換到“1F”平面視圖中，在梁上創建“剖面2”，進入“剖面2”視圖中，在視圖中創建兩個參照平面，在“結構”選項卡下點擊“鋼筋”，在“鋼筋形狀瀏覽器”中選擇“鋼筋形狀：01”進行放置鋼筋，并將其“箍筋類型”更改為“12HRB400”,如圖3.14-6所示。
圖3.14-6

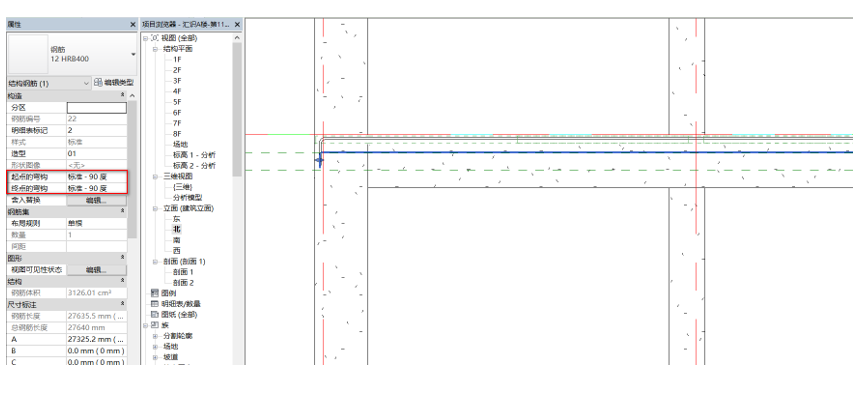

08.修改“受扭鋼筋”的長度。切換到“北”立面視圖中，在其“受扭鋼筋”“屬性”面板下編輯其“起點的彎鉤”、“終點的彎鉤”，并將其進行適當拉長，如圖3.14-7所示。
圖3.14-7

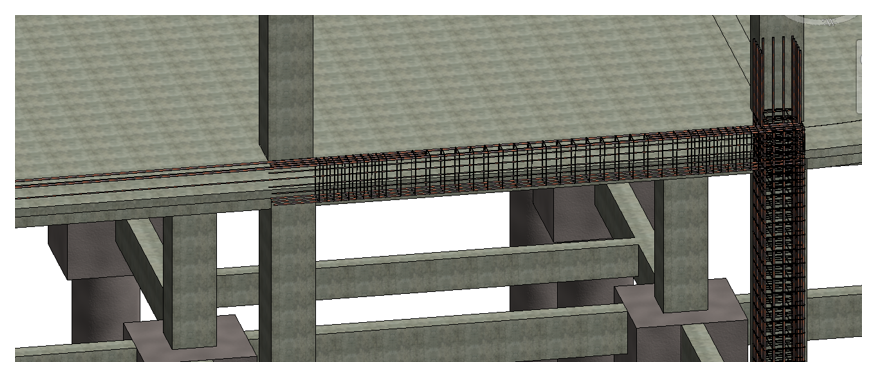

09.使用速博工具創建梁鋼筋完成，如圖3.14-8所示。
圖3.14-8
注：框架梁箍筋的加密區長度規定。
一級抗震結構，為2倍梁高，500mm二者取較大者。
2~4級抗震結構，為1.5倍梁高，500mm二者取較大者。
框架梁箍筋有加密區是因為在抗震設計中，對梁端有強剪弱剪的要求，設置箍筋加密區以增強梁端部的抗剪能力，并起到約束端部縱向鋼筋和混凝土的作用，而次梁不參與抗震計算，所以并沒有加密區和非加密區，僅根據抗剪計算和最小配箍筋率進行配筋。
