3.11 鋼筋網
1)使用鋼筋網工具將搭接的鋼筋網片放置于樓板、墻體及基礎底板上。
2)放置鋼筋網后,鋼筋將應用于樓板或基礎底板的頂部或底部,對于墻體就為墻體的內部或外部。
01.新建“結構樣板”項目,創建“樓板” ,刪除“跨方向符號”,如圖3.11-1所示。
圖3.11-1

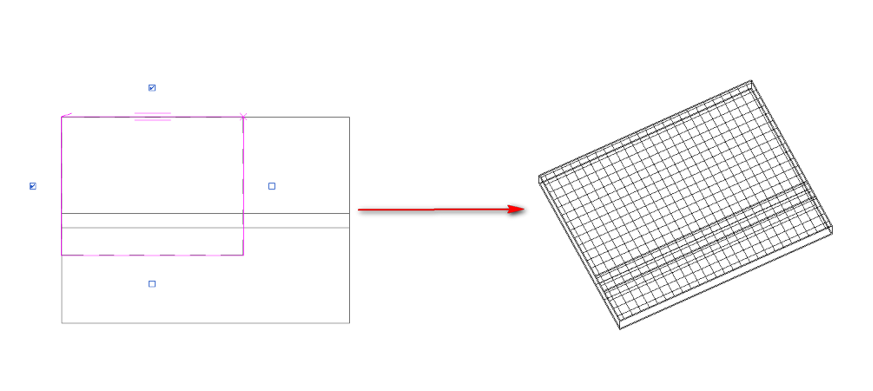

02.在“結構”選項卡下的“鋼筋”面板點擊“鋼筋網區域”,接著選擇需要配置鋼筋的主體,在創建鋼筋網邊界的繪制面板中選擇相應的工具進行繪制鋼筋網的邊界線,定義“主筋方向”,點擊“完成”,切換到“三維”視圖,將其“視覺樣式”改為“線框”,如圖3.11-2所示。
圖3.11-2
03.路徑鋼筋實例屬性。在其區域鋼筋屬性面板下(注:在鋼筋網中不可設置視圖可見性狀態):
鋼筋網片:指示鋼筋網片的類型。
位置:指定鋼筋網片在主體圖元中的位置(樓板和基礎底板的頂部或底部;墻的內部或外部)。
搭接接頭位置:指定主筋或副筋搭接接頭位置(對齊、主筋居中對齊、主筋分散對齊、副筋居中對齊或副筋分散對齊)。
主筋搭接接頭長度:指定主要的搭接拼接長度。 參數的可用性取決于鋼筋網片的對齊方式。
分布筋搭接接頭長度:指定副搭接拼接長度。 參數的可用性取決于鋼筋網片的對齊方式。
額外的保護層偏移:指定對鋼筋網片外表面的額外偏移。
切片的總質量:計算并顯示總網片質量(只讀)。

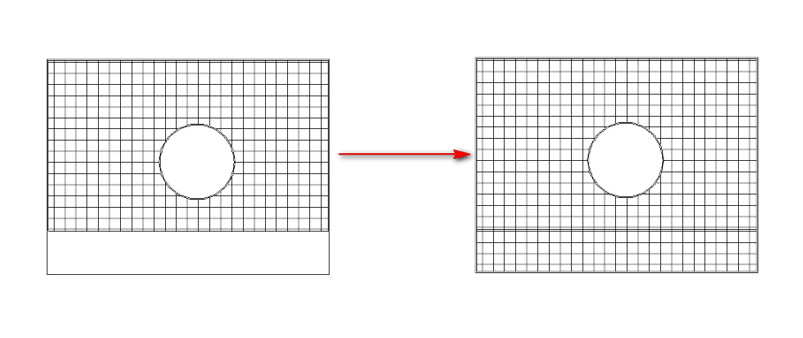

04.在樓板上開洞,其鋼筋網會隨著樓板的變化而自適應地變化,如圖3.11-3所示。
圖3.11-3

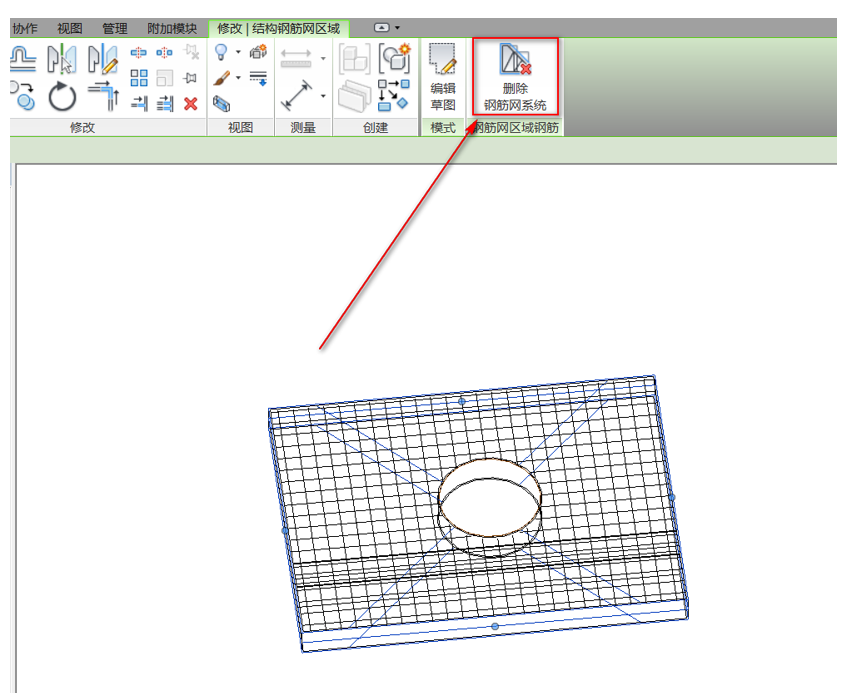

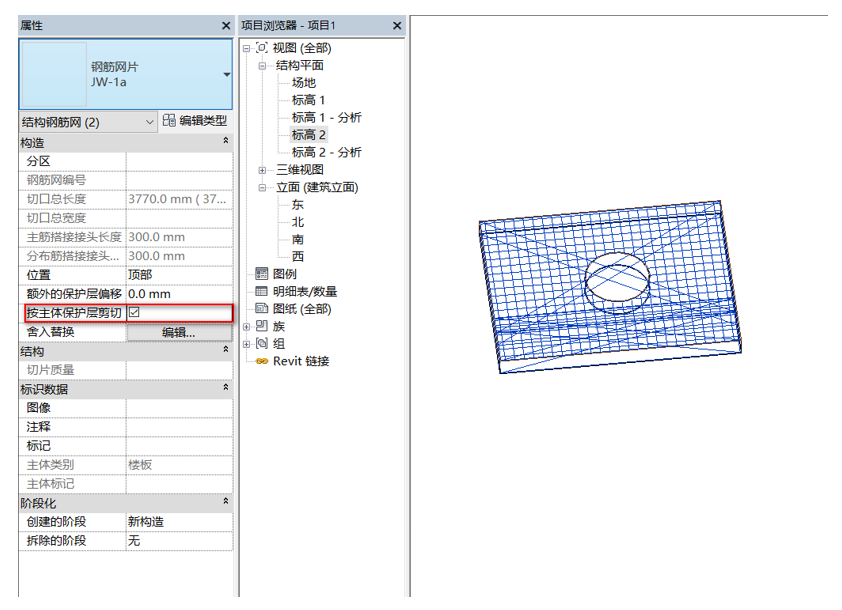

05.單擊鋼筋網,刪除"鋼筋網系統”,如圖3.11-4所示,之后即可逐一對鋼筋網片進行更改,由于刪除鋼筋網系統后,鋼筋網并不會隨著樓板的變化而自變化,需手動改動,如圖3.11-5所示。
圖3.11-4
圖3.11-5

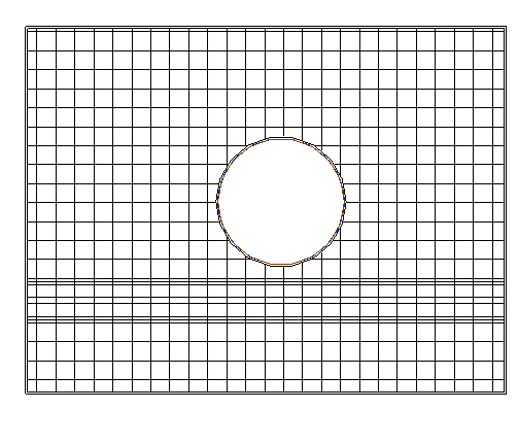

06.添加鋼筋網片(注:只能在平面視圖中添加鋼筋網片),切換到“標高2”平面視圖中,點擊“結構”選項卡下的“鋼筋網片”,在適當的位置放置即可,如圖3.11-6所示。
圖3.11-6
