2.3 筒燈
筒燈是懸掛在天花板上的一個構件，所以，在制作筒燈族時，我們就需要使用Revit當中的基于天花板的族樣板文件。如圖2.3-1所示。
2.3-1

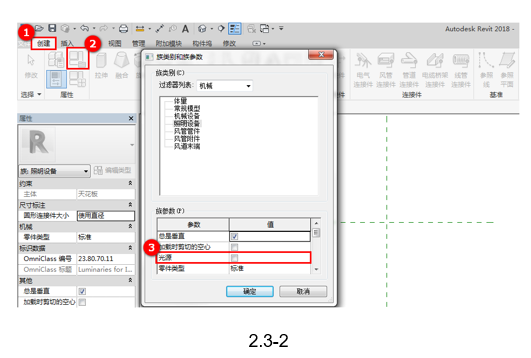

打開Revit，選擇“新建”族，在族樣版中找到“基于天花板的公制聚光燈照明設備”族樣板打開。單擊“族類別和族參數”工具，打開“族類別和族參數”對話框，取消勾選“族參數”中的光源參數，這樣在當前視圖中就不會顯示光源。如圖2.3-2所示。
2.3-2

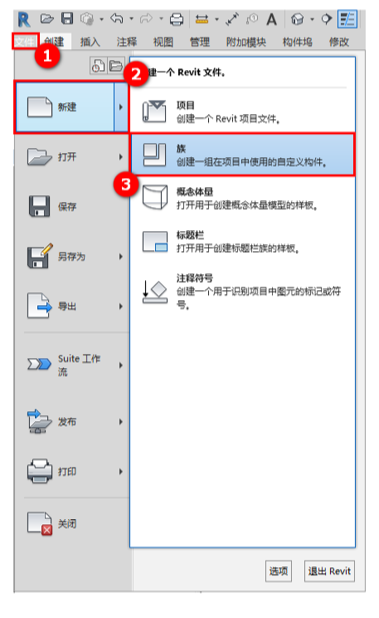

接著我們需要將光源作為嵌套族載入進來進行使用。單擊“文件”選項，選擇“新建”——“族”，在族樣板文件中，選擇“公制聚光燈照明設備”族樣板作為嵌套族使用。如圖2.3-3所示。
2.3-3

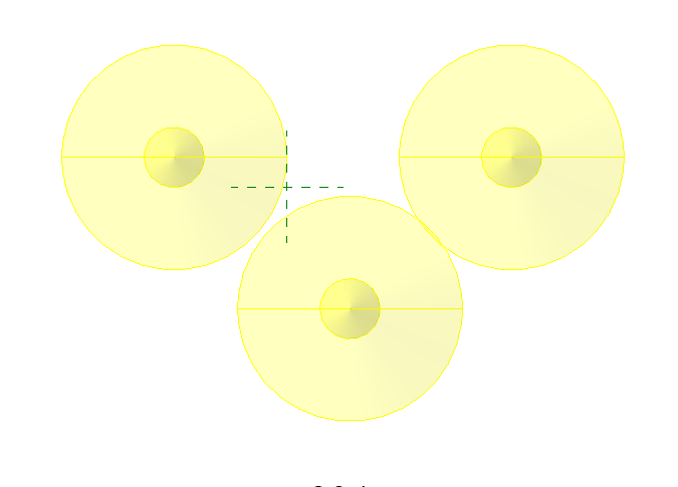

打開之后，單擊“載入到項目”命令，將其載入到基于天花板的項目文件當中。在任意的位置上連續的進行放置三個光源。如圖2.3-4所示。
2.3-4

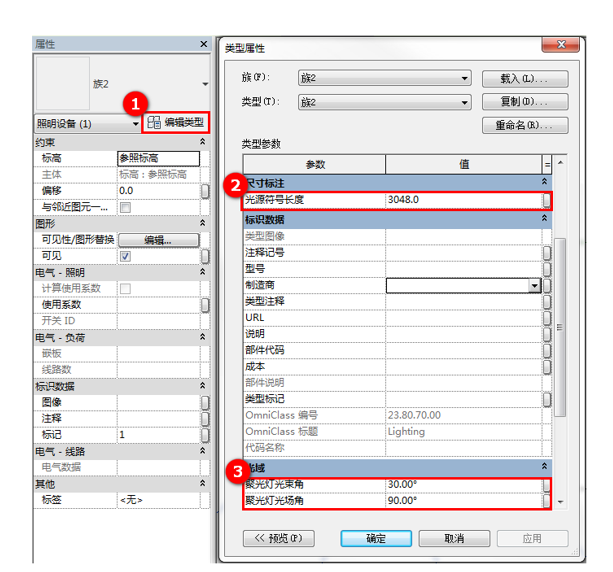

然后切換到立面視圖當中，選中光源，單擊“編輯類型”按鈕，將光源的“符號長度”、“光束角”及“光場角”等參數調整到合適的大小。如圖2.3-5所示。
2.3-5

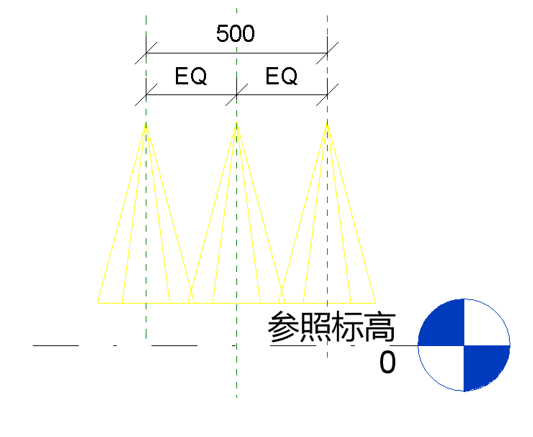

接著來約束光源的位置。繪制間距500mm的參照平面，并使用對齊工具將光源約束在參照平面上，并將光源移動到靠近參照標高的上方。如圖2.3-6所示。
2.3-6

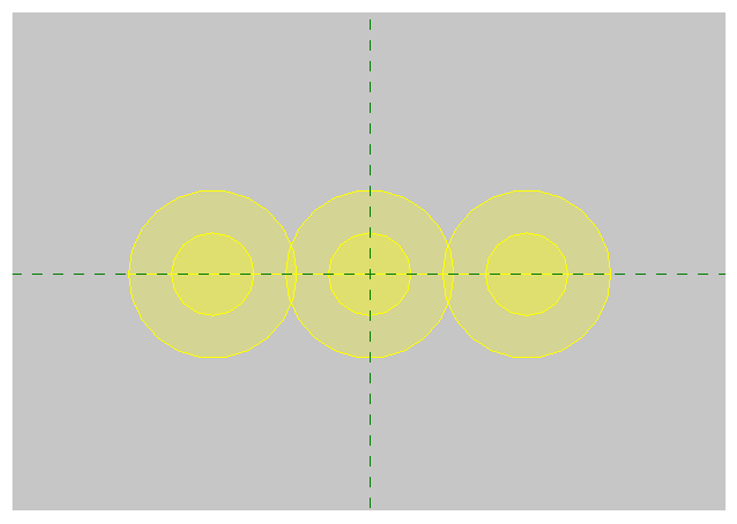

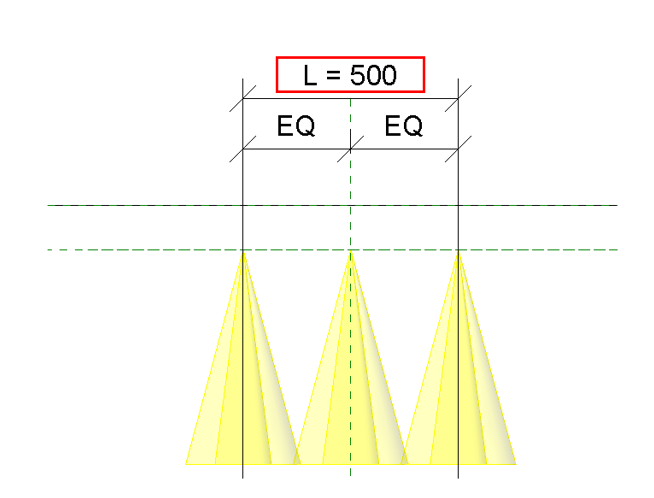

切換回“樓層平面：參照標高”視圖當中，將光源與光源軸進行對齊鎖定。接著再次切換回立面視圖，繪制一個重合“光源標高”的參照平面，將光源與參照平面進行對齊鎖定，并將光源間的距離設置為參數“L”。如圖2.3-7所示。
2.3-7
設置完成之后，切換到“天花板平面：參照標高”視圖當中。如圖2.3-8所示。
2.3-8

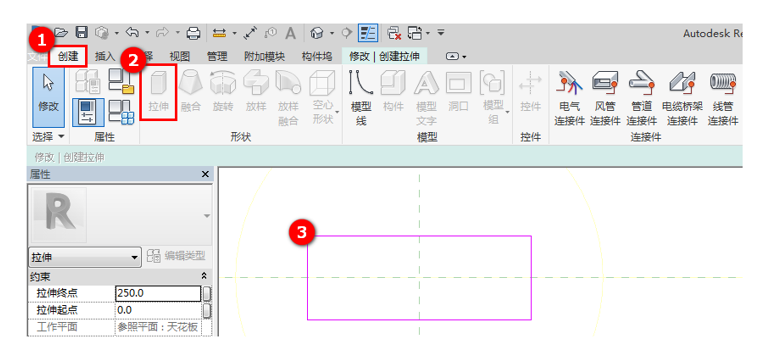

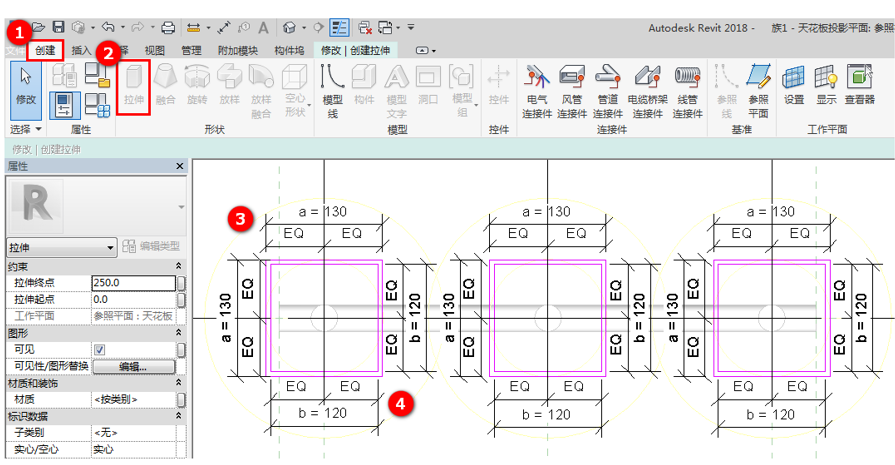

使用“創建”選項卡下方的“拉伸”工具，將筒燈基于天花板的吊頂的輪廓繪制出來。如圖2.3-9所示。
2.3-9
單擊“完成編輯模式”完成輪廓繪制。進入立面視圖中，將吊頂拉伸到一個合適的位置上，并使用對齊工具將其對齊鎖定在天花板參照平面上。

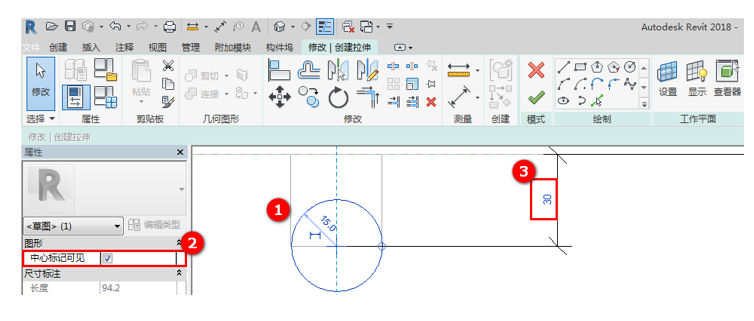

切換至“左”立面視圖當中，使用“拉伸”工具將桿件的輪廓給繪制出來，繪制完成后，勾選“中心標記可見”，使用對齊工具將其對齊鎖定在光源軸和距離天花板參照平面30mm的位置上。如圖2.3-10所示。
2.3-10
將輪廓繪制出來之后，進入立面視圖中繪制參照平面將桿件約束起來，使其達到一個合適的長度。

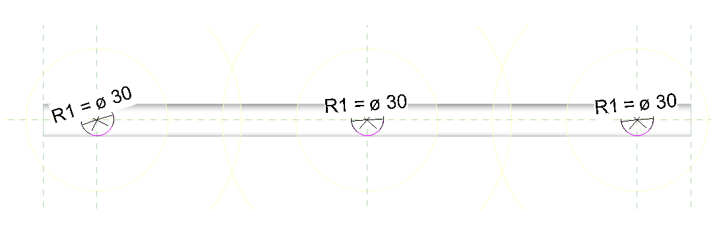

接著進行繪制燈罩與桿件之間的吊桿連接件，進入“天花板平面：參照標高”視圖中，在光源的中心位置上，使用“拉伸”工具繪制三個圓形吊桿的輪廓,勾選“中心標記可見”然后將它們約束起來，并將直徑設置為參數。如圖2.3-11所示。
2.3-11
切換到“前”立面視圖當中，同樣的對吊桿的長度進行拉伸，約束在桿件上。然后使用“連接”工具將吊頂、桿件以及吊桿連接起來。
然后進入“天花板平面：參照標高”視圖中，使用拉伸工具，利用“矩形”命令將燈罩的輪廓繪制出來，對每個邊進行注釋并等分且設置為參數。如圖2.3-12所示。
2.3-12
單擊“完成編輯模式”完成路徑繪制。
進入“前”立面視圖當中，調整燈罩的高度，將其對齊鎖定在吊桿上。完成創建之后，自定義各部位構件的材質。如圖2.3-13所示。
2.3-13

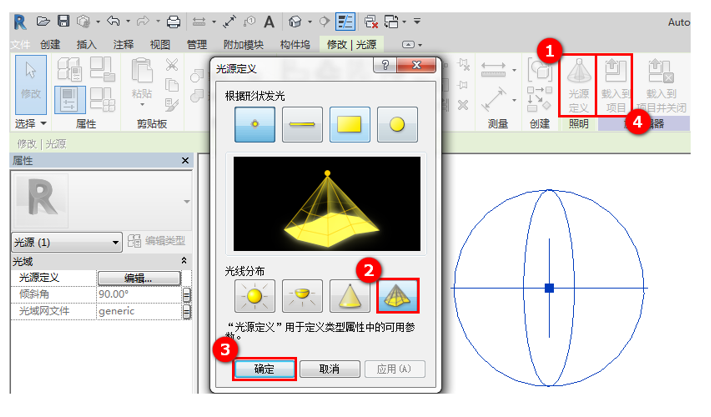

雙擊光源，進入“修改/光源”的編輯狀態，單擊“光源定義”工具按鈕，將光線分布調整為“光域網”。修改完成后單擊“確定”，將調整后的光源載入到“基于天花板的公制聚光燈照明設備”項目當中，選擇“覆蓋現有版本及其參數值”。如圖2.3-14所示。
2.3-14

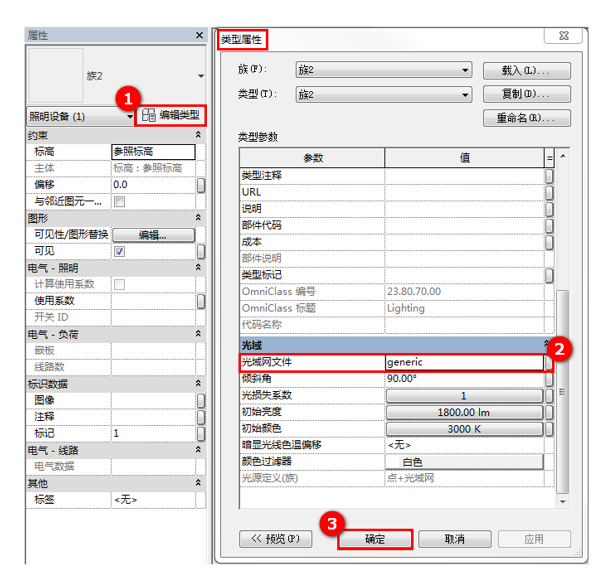

最后，選中光源，單擊“屬性”面板中的“編輯類型”按鈕打開“類型屬性”對話框，調整“光域網文件”參數，打開“IES”文件夾，選擇合適的光域網文件進行替換。如圖2.3-15所示。
2.3-15
這樣，基于天花板的筒燈就基本創建完成了。
