2.4 衛浴裝置族樣板及族參數

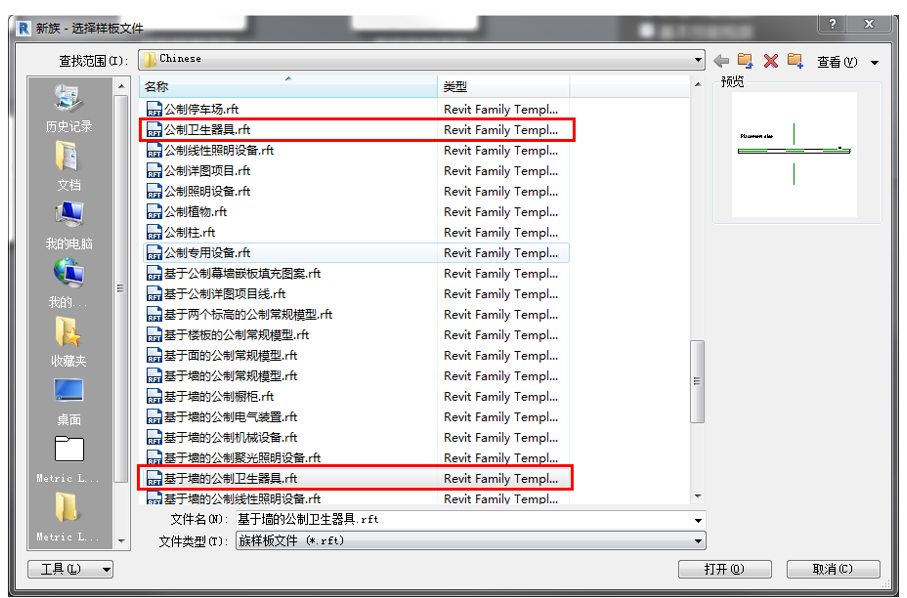

Revit中提供了2個族樣板用于創建衛浴裝置族，分別是“公制衛生器具”和“基于墻的公制衛生器具”。如圖2.4-1所示。
2.4-1
這兩種族樣板的區別就在于所創建的裝置是否基于墻。選擇“公制衛生器具”族樣板所創建的族，就可以獨立的進行放置；而“基于墻的衛生器具”族樣板所創建的族有一定的局限性，只能是基于墻體或工作面進行放置。
給排水工程中通常用“當量”來定義單個衛浴裝置的流量，獲得整個管路總當量后，考慮建筑物性質、衛浴裝置同時使用系統等之后再確定管路流量。在項目環境中，Revit會根據管路上衛浴裝置的當量值進行流量的轉換。

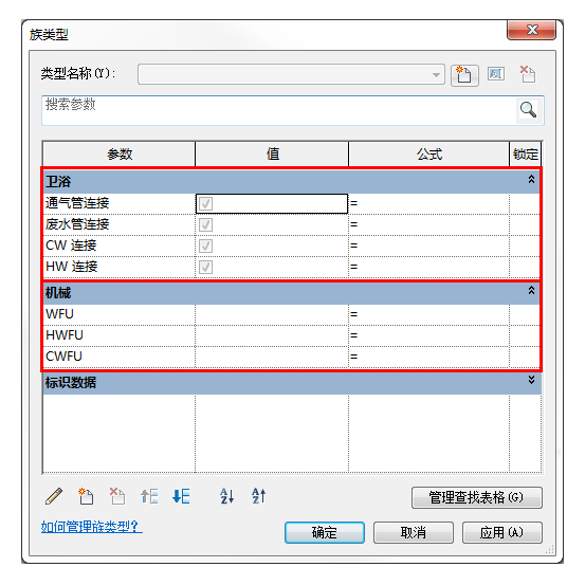

單擊“創建”選項欄下的“族類型”按鈕，打開“族類型”對話框，在對話框中可以看到Revit默認提供的“衛浴”參數及“機械”參數。如圖2.4-2所示。
2.4-2
在Revit早期版本中不支持管道連接件時，“衛浴”參數就用來表達衛浴裝置是否有冷水、熱水、廢水等連接的參數。現階段使用可不考慮這組參數。在“機械”參數中，“WFU”表示“排水當量”、“HWFU”表示“熱水當量”、“CWFU”表示“冷水當量”。

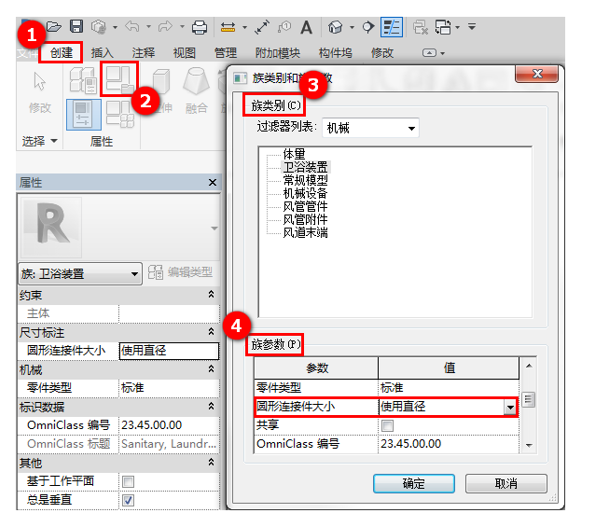

同樣的，打開“族類別和族參數”對話框，在對話框中可以對當前族項目的“族類別”及“族參數”進行設置。在創建衛生器具的族時，還可以調整“圓形連接件大小”，指定在布置管道連接件時，是使用直徑還是半徑。如圖2.4-3所示。
2.4-3
