2.5 蹲式大便器
打開Revit，選擇“新建”族，在族樣版中找到“基于墻的公制衛生器具”族樣板打開。單擊“創建”選項卡下的“拉伸”工具，將蹲式大便器的臺階輪廓繪制出來，使用對齊工具將基于墻的邊對齊鎖定在墻上。如圖2.5-1所示。
2.5-1
單擊“完成編輯模式”完成輪廓繪制。

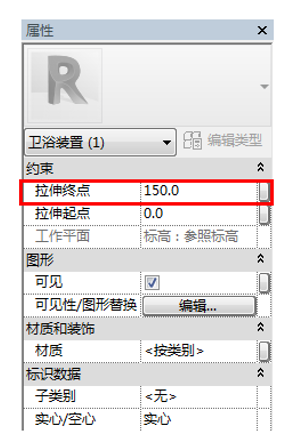

切換到“放置邊”立面視圖當中，對臺階的高度進行拉伸，也可以在“屬性”面板中調整“拉伸終點”的值，將其調整為150mm。如圖2.5-2所示。
2.5-2

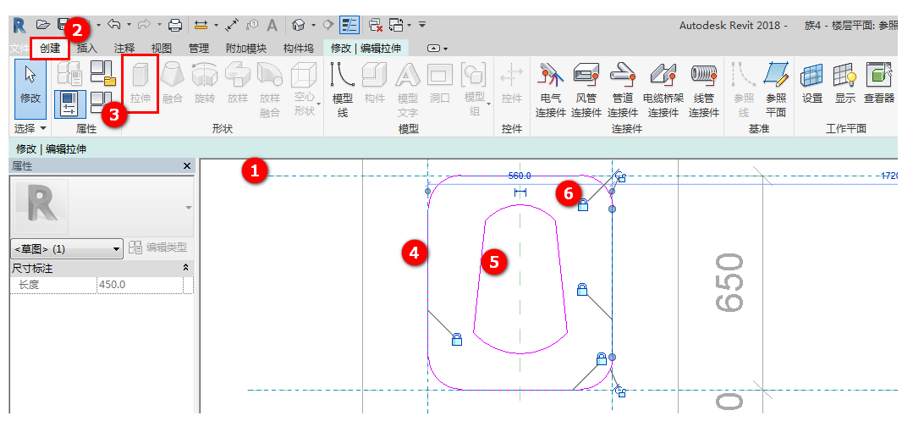

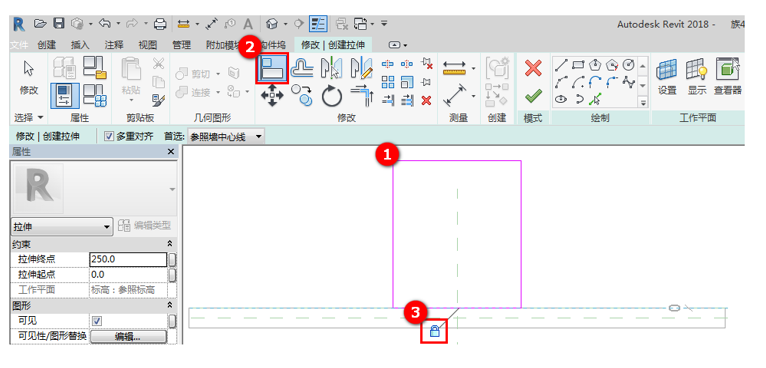

進入“樓層平面：參照標高”視圖當中，繪制參照平面用于約束大便器的位置及尺寸大小。接著使用“拉伸”工具將大便器的輪廓繪制出來，利用“圓角弧”繪制工具對大便器各個角進行倒角，并將各個邊鎖定在參照平面上。如圖2.5-3所示。
2.5-3
單擊“完成編輯模式”完成輪廓繪制。
在屬性面板中將大便器的“拉伸起點”設置為150mm，“拉伸終點”設置為165mm。

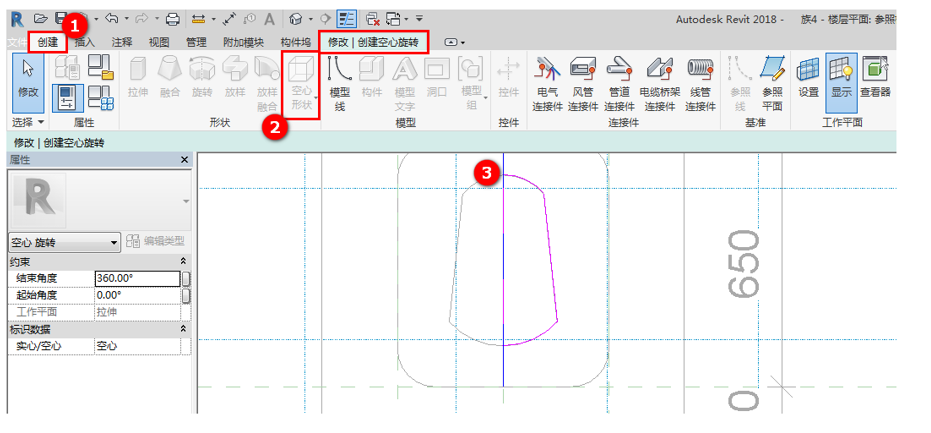

然后單擊“創建”選項卡下的“設置”工具修改工作平面，拾取臺階的拉伸終點平面作為工作平面。接著使用“空心旋轉”工具，利用“拾取線”繪制命令拾取大便器的內部輪廓，并繪制輪廓線進行閉合，然后指定旋轉軸。如圖2.5-4所示。
2.5-4
單擊“完成編輯模式”完成輪廓繪制。使用“剪切”工具，將大便器與空心形狀進行剪切。

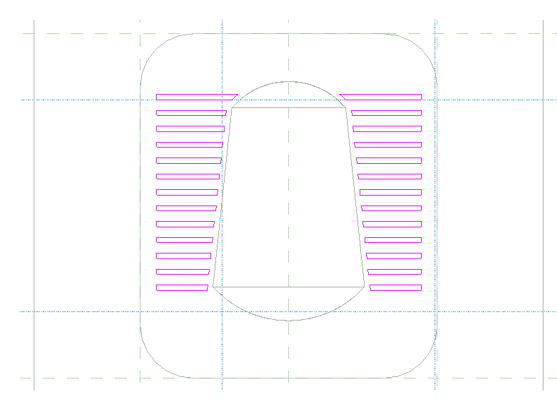

在大便器上還需要布置防滑凹槽，布置防滑凹槽前，同樣的需要先來設置工作平面，拾取大便器的拉伸終點平面作為工作平面。接著使用“空心拉伸”工具將防滑凹槽的輪廓線給繪制出來。如圖2.5-5所示。
2.5-5
然后單擊“完成編輯模式”完成凹槽的繪制。
切換至“放置邊”立面視圖當中，將凹槽與大便器上部對齊鎖定，在“屬性”面板中將“拉伸終點”設置為5mm，并進行剪切。

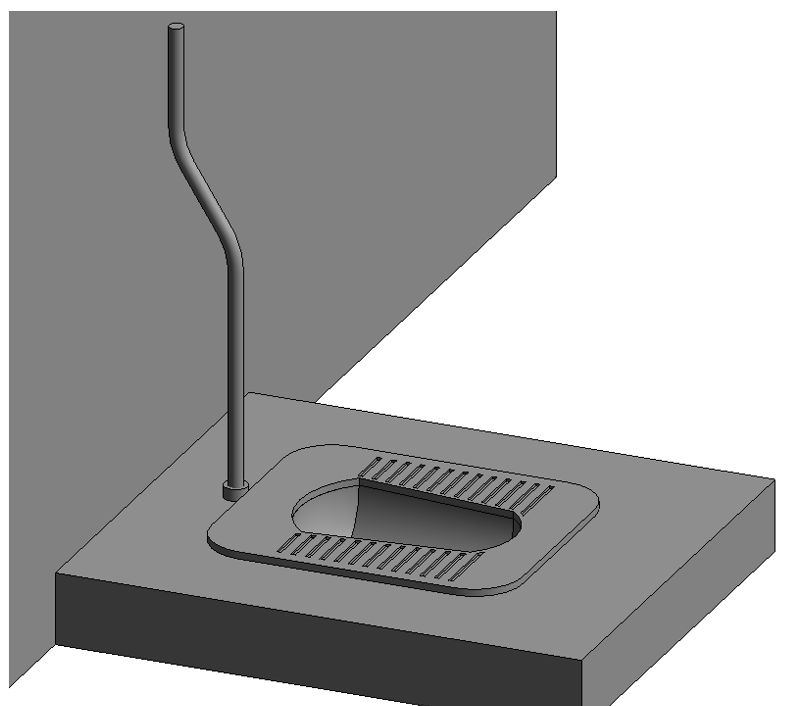

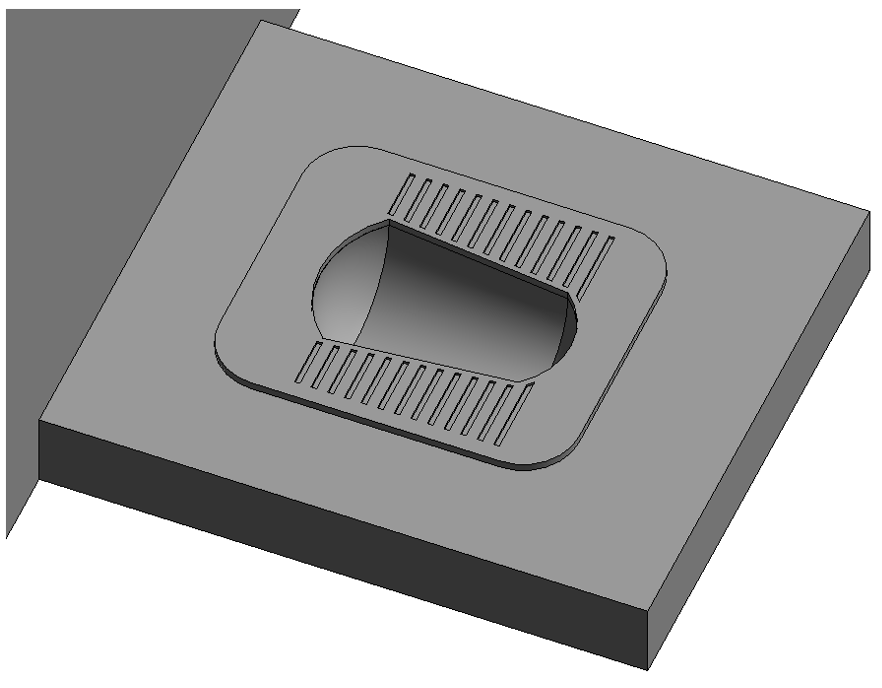

完成繪制后，切換至“三維”視圖中。如圖2.5-6所示。
2.5-6

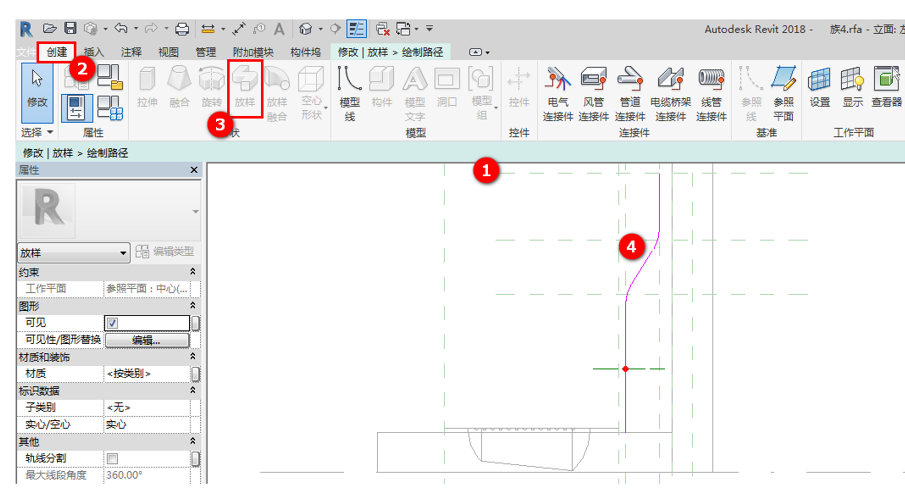

在“放置邊”立面視圖當中，單擊“創建”選項卡下方的“設置”工具，拾取“參照平面：參照平面：中心（左/右）”作為工作平面，然后切換到“左”立面視圖中繪制管道。首先繪制參照平面確定管道的位置，然后使用“放樣”工具將管道的路徑給繪制出來并對齊鎖定在參照平面上。如圖2.5-7所示。
2.5-7
然后單擊“完成編輯模式”完成路徑的創建，接著單擊“編輯輪廓”進入“樓層平面：參照標高”視圖中繪制管道橫截面輪廓。繪制完成后，選中輪廓，勾選“中心標記可見”命令，同樣的將輪廓對齊鎖定在參照平面上。
單擊“完成編輯模式”完成管道的創建。
在管道的底部還需要布置一個加強控件，使用“拉伸”工具將其輪廓繪制出來，然后切換至立面視圖中進行拉伸并對齊鎖定。
完成后以上的步驟后，如圖2.5-8所示。
2.5-8

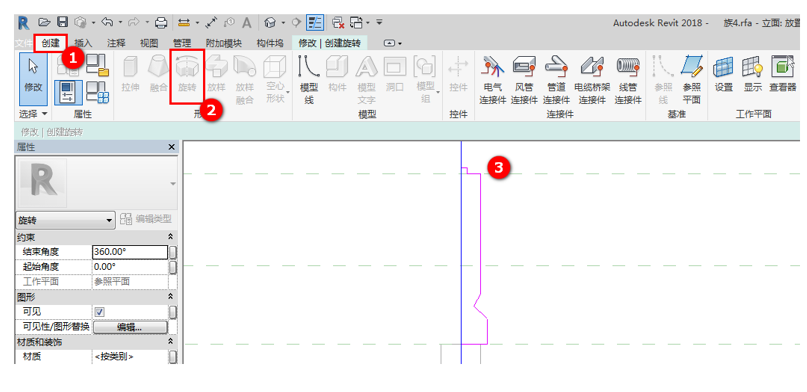

接著繪制開關，同樣的需要先確定工作平面，進入“左”立面視圖中，拾取上方管道的中心線作為工作平面，然后切換至“放置邊”立面視圖當中，繪制參照平面確定開關的位置。使用“旋轉”工具將開關的輪廓繪制出來，并且對齊鎖定在參照平面上。如圖2.5-9所示。
2.5-9
單擊“完成編輯模式”完成創建。
同樣在“放置邊”立面視圖當中使用“旋轉”工具，將連接件部分的輪廓繪制出來，并對齊鎖定在參照平面上，設置橫向的旋轉軸。如圖2.5-10所示。
2.5-10
單擊“完成編輯模式”完成創建。

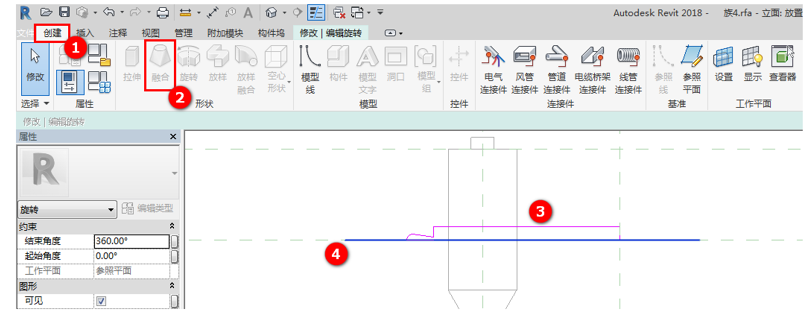

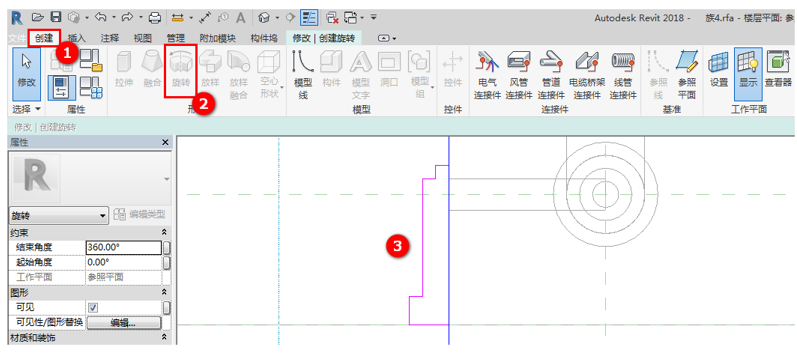

最后，拾取連接件的旋轉軸所在的平面作為工作平面來繪制開關的剩余部分，切換至“樓層平面：參照標高”視圖當中，使用“旋轉”工具繪制輪廓線然后對齊鎖定在參照平面上，并指定旋轉軸。如圖2.5-11所示。
2.5-11
繪制完成后，使用“連接”工具將相關聯的構件連接起來，并對不同的構件添加材質。將臺階設置為混凝土材質，大便器設置為陶瓷材質，管道及開關設置為鋼塑復合材質。如圖2.5-12所示。
2.5-12

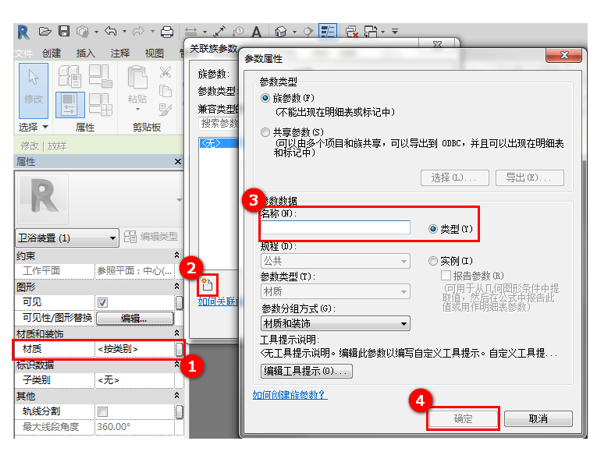

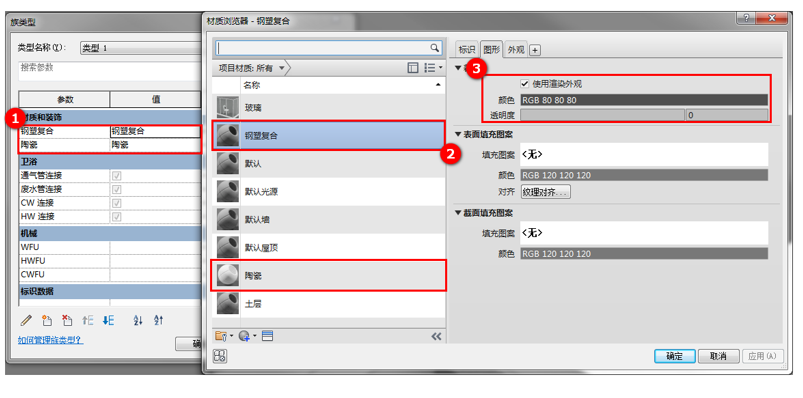

設置完成后，單擊“族類型”工具打開“族類型”對話框，將材質參數設置為對應的材質類型并調整顏色。如圖2.5-13所示。
2.5-13

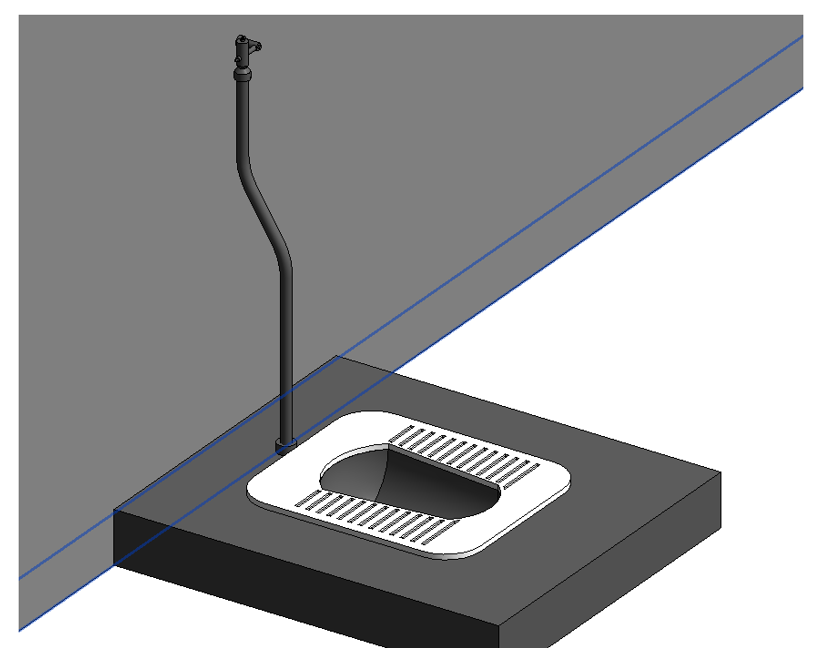

到這，蹲式大便器就基本繪制完成了，切換至三維視圖當中。如圖2.5-14所示。
2.5-14
