2.1 柱、結構柱族樣板

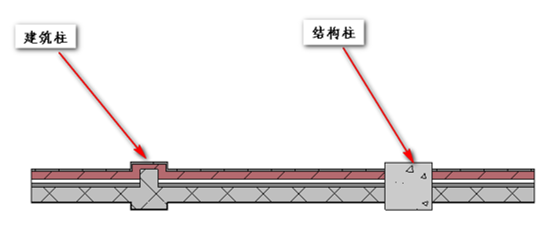

對于柱子，在revit中分為“建筑柱”和“結構柱”，如圖2.1-1所示。
圖2.1-1
創建建筑柱可用“公制柱.rft”族樣板來繪制，建筑柱具有以下特性：
? 可繼承與其連接的建筑主體對象材質
? 不具備分析模型
? 在放置建筑柱只能垂直放置
? 建筑柱不能配置鋼筋
? 建筑柱只能與建筑圖元連接
創建結構柱可用“公制結構柱.rft”族樣板來繪制，結構柱具有以下特性：
? 不可以繼承其他對象材質

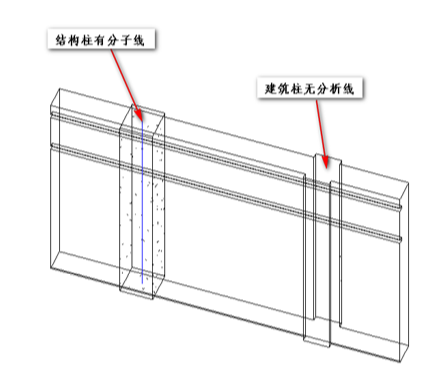

? 有分析模型（分析模型可彰顯柱體是承受正壓力還是承受側向壓力，如圖2.1-2所示）
? 可導入第三方結構軟件進行分析計算
? 結構柱不僅能垂直放置還能傾斜放置
? 混凝土結構柱可放置鋼筋
? 結構柱可以和其它結構圖元連接。
圖2.1-2
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
下一篇：BIM等級考試二級結構教程 | 2.2 柱、結構柱族——族參數
