建筑柱和結構柱具有諸多相同參數屬性，而結構柱也有其獨特的屬性和行為。其中“屬性參數”決定了柱在項目中的行為。

1）加載時剪切空心

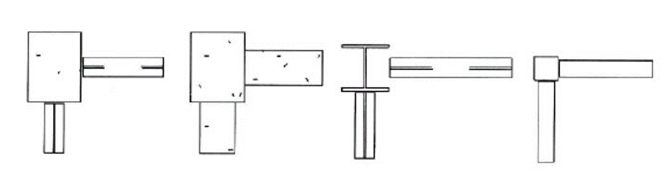

當結構柱、梁、基礎和常規模型被帶有空心且基于面的實體切割時能顯示出被切割的空心部分，如圖2.2-1所示

圖2.2-1

2）結構材質類型

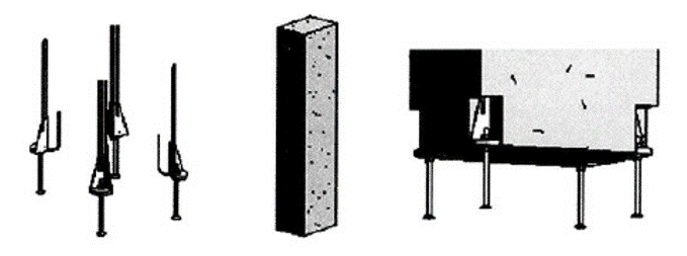

Revit中提供了五種材質類型可供選擇：鋼、木、預制混凝土、混凝土、其他。區別于用戶賦予實體模型外觀材質的作用，結構材質類型決定了該構件與其他結構構件連接的行為，如圖2.2-2所示

圖2.2-2

3）符號表示法

符號表示法分為“從族”與“從項目設置”兩個選項。設置該項的效果只在粗略視圖中體現。鋼柱和木柱應設為“從項目設置”，Revit會自動在項目立面視圖和剖面視圖加上符號線。混凝土柱和與之混凝土柱設為“從族”。

4）平面中的梁縮進

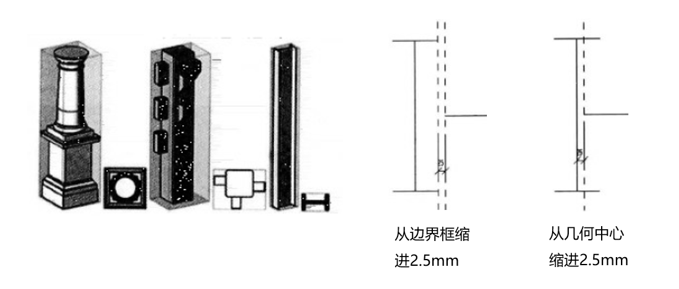

確定梁的符號表示法是從柱邊界框還是從柱的物理幾何圖形開始縮進，如圖2.2-3所示.

圖2.2-3

5）顯示在隱藏視圖中

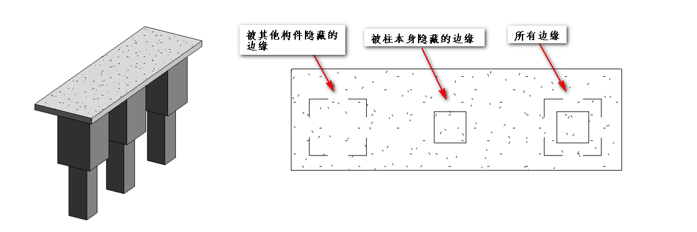

當“結構材質類型”設為混凝土或預制混凝土?xí)r，選項中的設置能控制陰影線的可見性。有“被其他構件隱藏的邊緣”、“被柱本身隱藏的邊緣”、“所有邊緣”三種選項，默認設置為“被其他構件隱藏的邊緣”，如圖2.2-4所示。

圖2.2-4
