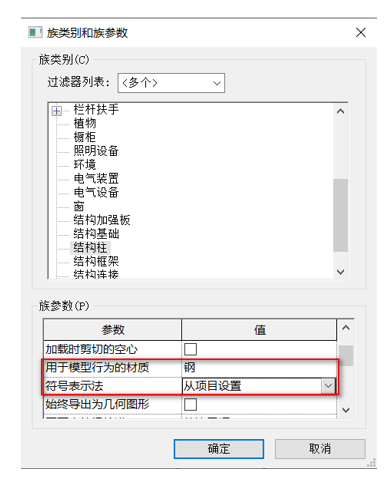

01.新建“公制結構柱.rft”族樣板，在“屬性”面板中點擊“族類別和族參數”，適當調整其類別與參數，如圖2.5-1所示。
圖2.5-1

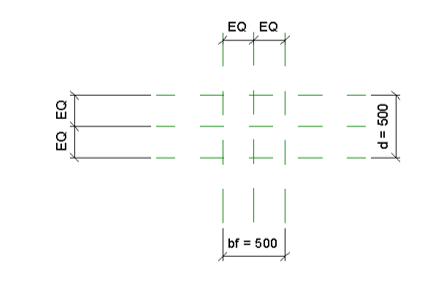

02.參數更改。在“屬性”面板中點擊“族類型”，將“寬度”重命名為“bf”、“深度”重命名為“d”，如圖2.5-2所示。
圖2.5-2

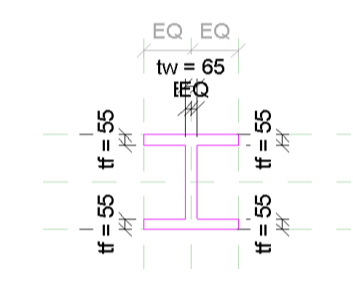

03.繪制工字型鋼柱。在“創建”選項卡下點擊“拉伸”進行繪制工字型鋼柱輪廓， 并將其“鎖定”、“注釋”和創建賦予“tf”、“tw”的參數屬性，點擊“完成”，如圖2.5-3所示。
圖2.5-3
04.切換到“前”立面視圖中，適宜拉伸圖形，并“鎖定”

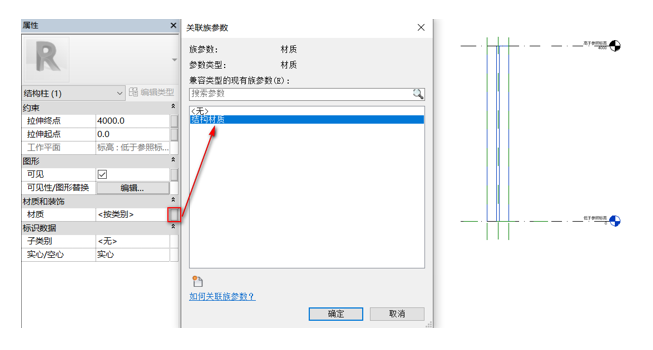

05.在其“屬性”面板中，將其“材質”關聯為“結構材質”，如圖2.5-4所示。
圖2.5-4

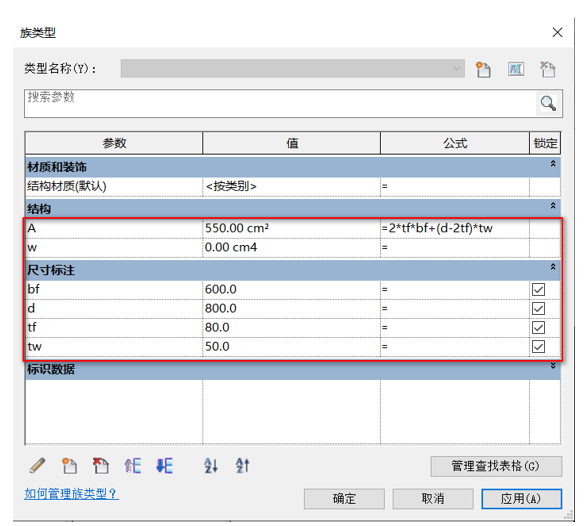

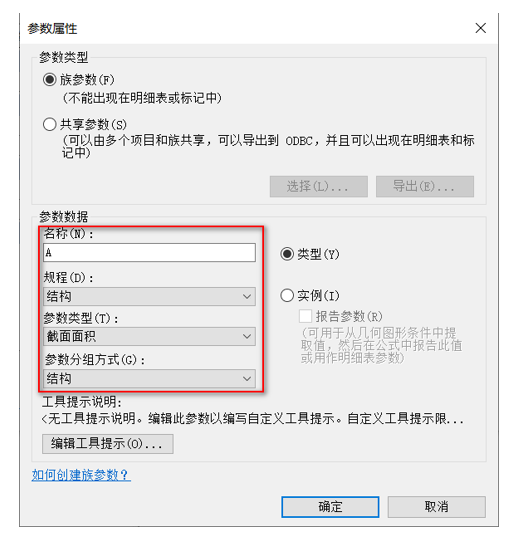

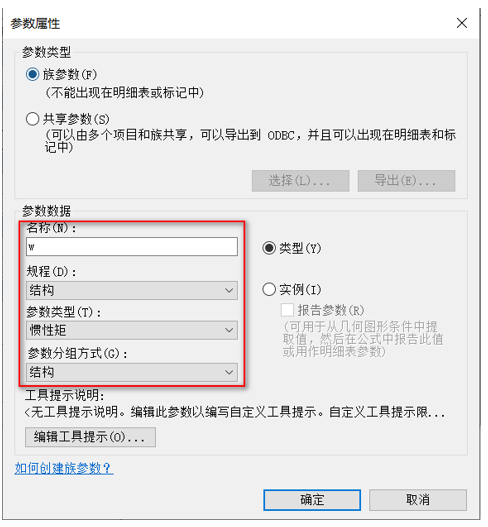

06.添加參數截面積和慣性矩。在“屬性”面板下點擊“族類型”，新建一個“A”為截面積的參數屬性，再新建一個“w”為慣性矩的參數屬性，編輯“A"的公式為“2*tf*bf+(d-2tf)*tw”，如圖2.5-5所示。
圖2.5-5

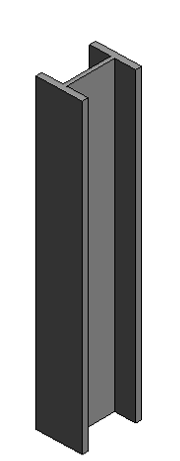

07.H型鋼柱繪制完成，如圖2.5-6所示，將其命名為“H型鋼柱”保存到計算機本地文件夾中。
圖2.5-6

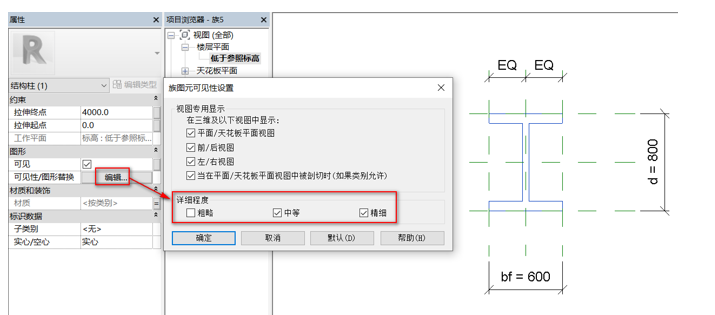

08.在項目中的中等、精細顯示。在H型鋼柱“屬性面板”下點擊“可見性/圖形替換”的“編輯”，在彈出來的面板中取消“粗略”的勾選，如圖2.5-7所示。
圖2.5-7
09.在項目中的粗略顯示。將H型鋼柱臨時隱藏，切換到“低于參照標高”平面視圖中，在“注釋”選項卡下點擊“符號線”進行繪制H型鋼柱的粗略視圖輪廓，并進行“鎖定”，如圖2.5-8所示。
圖2.5-8

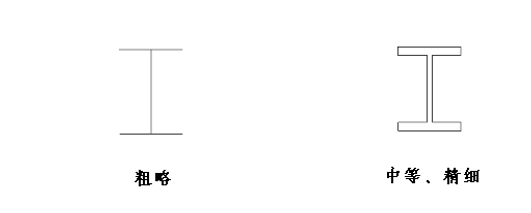

10.新建“建筑樣板”項目，將“H型鋼柱.rft”載入項目中，其詳細程度顯示如圖2.5-9所示。
圖2.5-9
