Revit中提供了兩種族樣板用于創建結構框架族。
Ⅰ.“公制結構框架-梁和支撐柱.rft”：用于創建基于兩點繪制的梁和支撐構件族，可自動生成分析線，在項目中可通過拾取起點和終點來繪制出梁;
Ⅱ.“公制結構框架-綜合體和桁架.rft”：用于創建參數控制長度的框架族，不可自動生成分析線，不能定義起點、終點來放置桁架，只能通過其中的一個點來放置桁架。

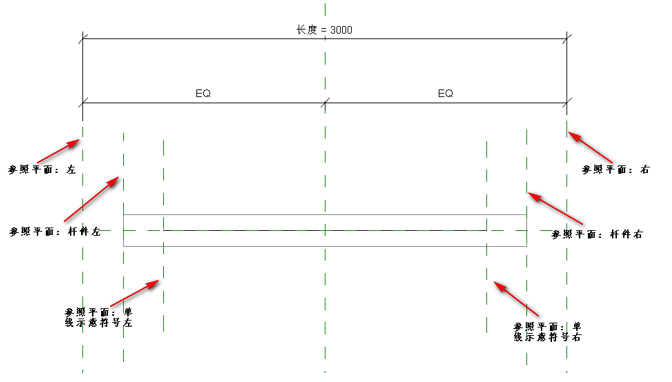

其中“公制結構框架-梁和支撐柱.rft”是最常用的族，如圖2.6-1所示。
1）參照平面：左、右，當選中幾何形體的時候，顯示藍色點的地方，控制結構框架長度；
2）參照平面：桿件左、右，幾何形體的物理邊緣，控制結構框架的剪切長度；
3）參照平面：單線示意符號左、單線示意符號右，當族中族參數符號表示法設置為“從族”時，控制單線示意符號長度。
圖2.6-1
