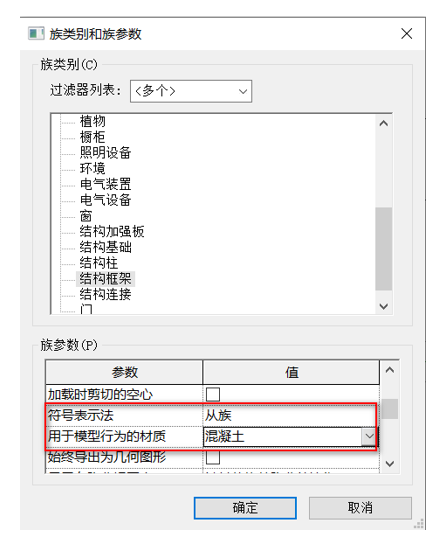

01.新建“公制結構框架-梁和支撐柱.rft”族樣板，在“屬性”面板中點擊“族類別和族參數”，適當調整其類別與參數，如圖2.7-1所示。

圖2.7-1

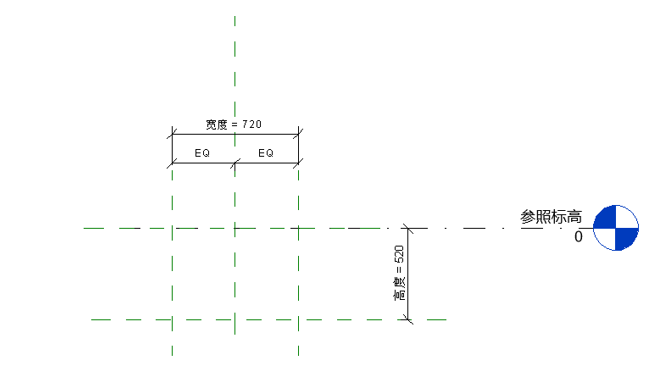

02.切換“左”立面視圖，刪掉原有的梁，由于梁是在參照標高以下生成的，所以繪制圖形需在參照標高以下繪制，在視圖中繪制相應的參照平面，并“注釋”、“等分”和創建賦予“寬度”、“高度”的參數屬性，如圖2.7-2所示。

圖2.7-2

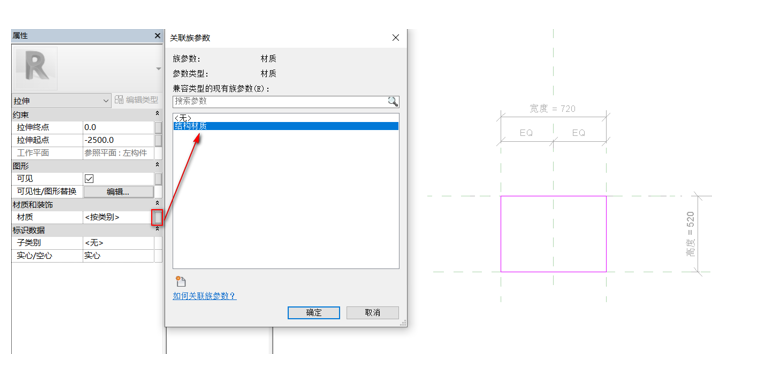

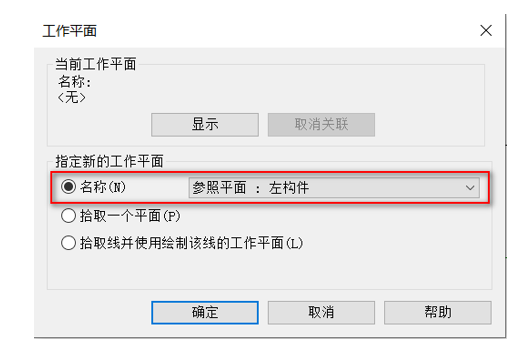

03.在“創建”選項卡下點擊“拉伸”，在彈出來的“工作平面”面板中選擇“參照平面：左構件”，如圖2.7-3所示，在“左”立面視圖中繪制梁的輪廓，并“鎖定”，以及在其“屬性”面板下將“材質”關聯為“結構材質”，如圖2.7-4所示。

圖2.7-3

圖2.7-4

04.切換到“參照平面”平面視圖中，適宜調整圖形的長度并“鎖定”，如圖2.7-5所示。

圖2.7-5

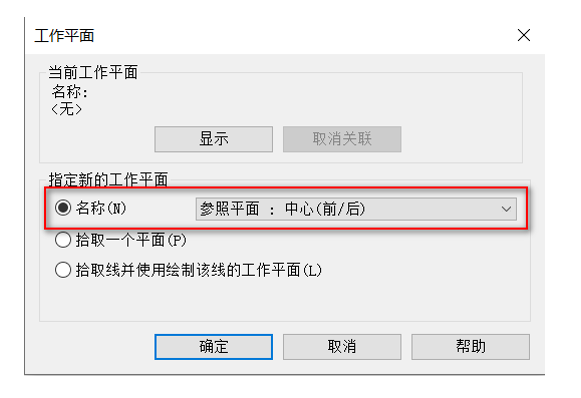

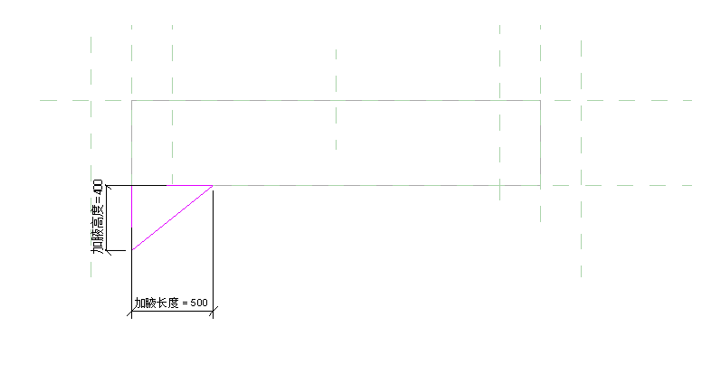

05.繪制加腋。切換到“前”立面視圖中，在“創建”選項卡下點擊“拉伸”，在彈出來的“工作平面”面板中選擇“參照平面：中心（前/后）”，如圖2.7-6所示，在“前”立面視圖中繪制加腋的輪廓，并“對齊”、“鎖定”，以及創建賦予“加腋高度”、“加腋長度”的參數屬性，點擊“完成”，如圖2.7-7所示。

圖2.7-6

圖2.7-7

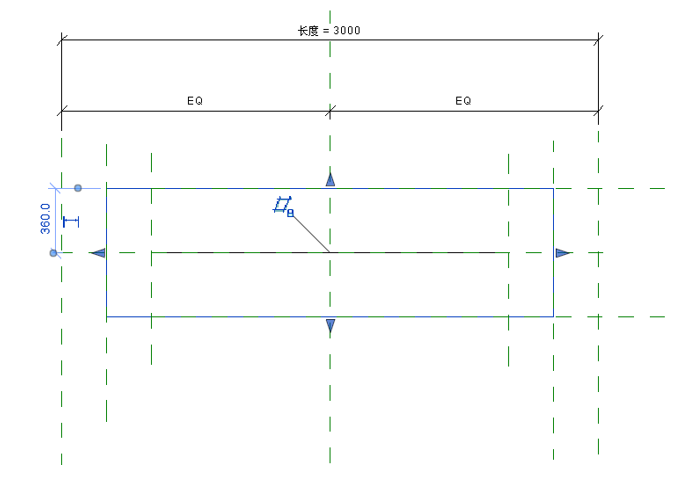

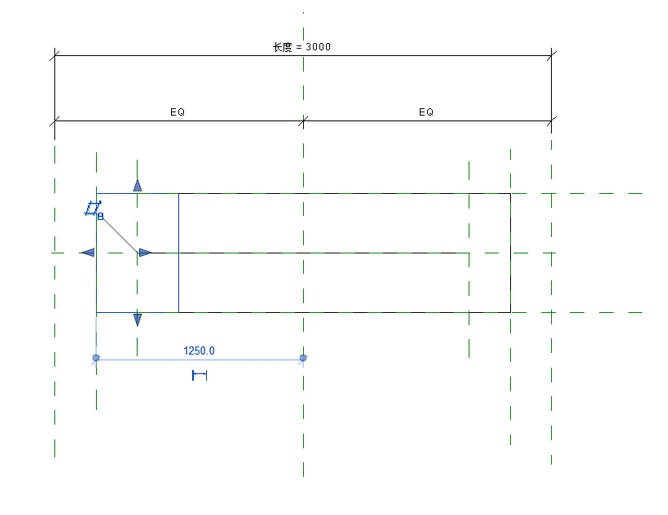

06.切換到“參照平面”平面視圖中，適宜調整加腋的長度并“鎖定”，如圖2.7-8所示。

圖2.7-8

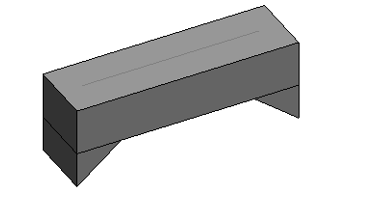

07.另一側加腋的繪制方法如上個步驟一樣，繪制完成如圖2.7-9所示。

圖2.7-9

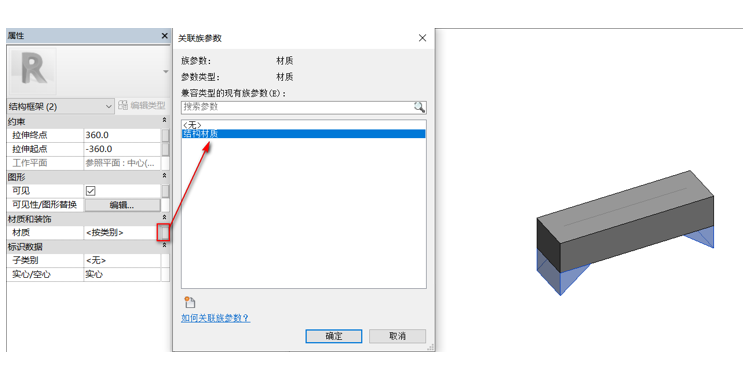

08.在“加腋”的“屬性”面板下將“材質”關聯為“結構材質”，如圖2.7-10所示。

圖2.7-10

09.使用“連接”將梁和加腋連接一體。

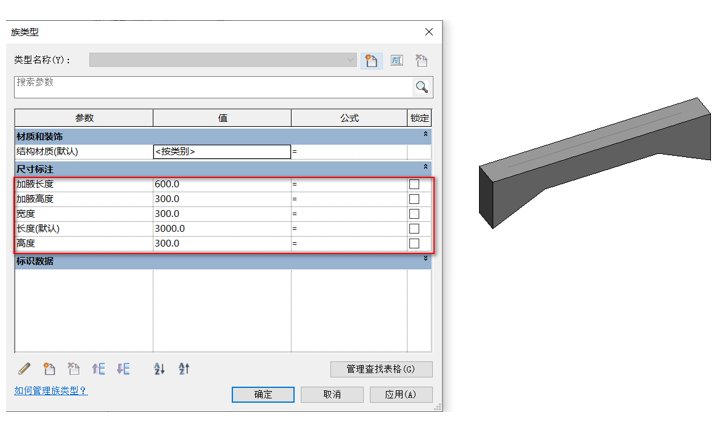

10.調整“族類型”的參數值驗證加腋梁是否隨參數值的變化而變化，如圖2.7-11所示。

圖2.7-11

11.混凝土加腋梁繪制完成，將其命名為“混凝土加腋梁”保存到計算機本地文件夾中。
