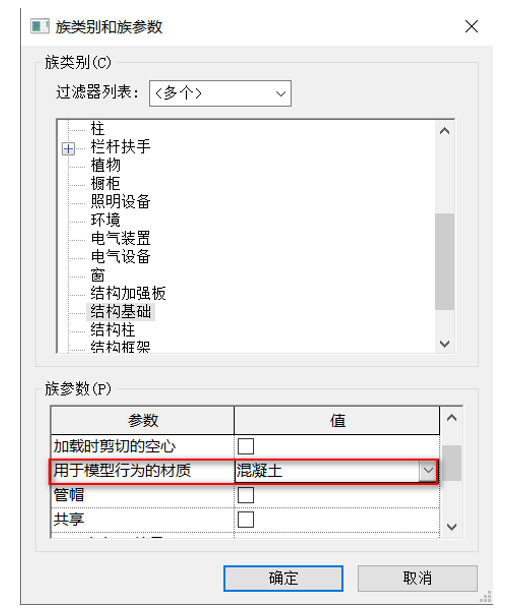

01.新建“公制結構基礎.rft”族樣板，在“屬性”面板中點擊“族類別和族參數”，適當調整其類別與參數，如圖2.9-1所示。
圖2.9-1

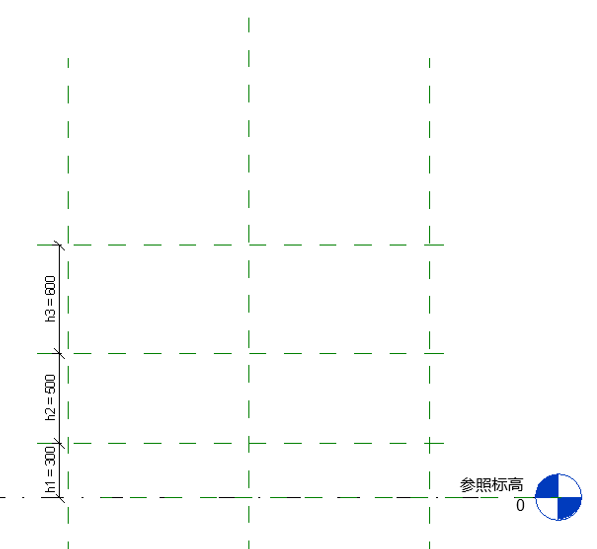

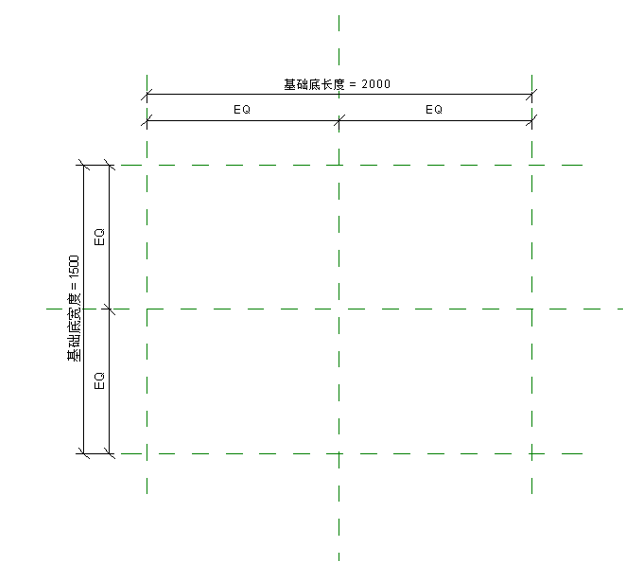

02.在平面視圖中繪制四個參照平面，并“對齊”、“等分”和創建賦予“基礎低長度”、“基礎低寬度”的參數標簽，如圖2.9-2所示。切換到“前”立面視圖中，繪制三個參照平面，并“對齊”、“等分”和創建賦予“h1”、“h2”、“h3”的參數標簽，如圖2.9-3所示。
圖2.9-2
圖2.9-3

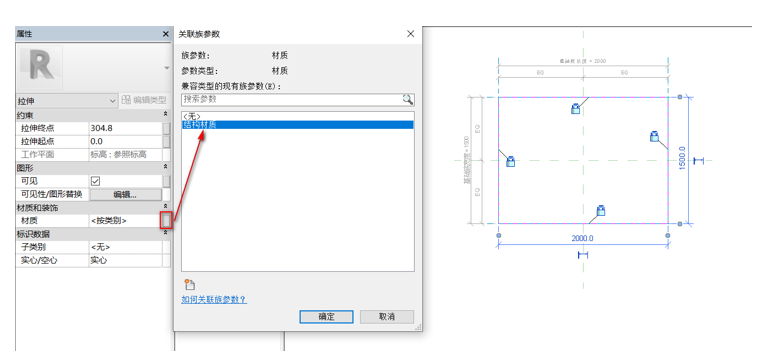

03.在“參照標高”平面視圖中，點擊“創建”選項卡下的“拉伸”進行繪制輪廓，并“鎖定”，在其“屬性”面板下將“材質”關聯為“結構材質”，點擊“完成”，如圖2.9-4所示。
圖2.9-4

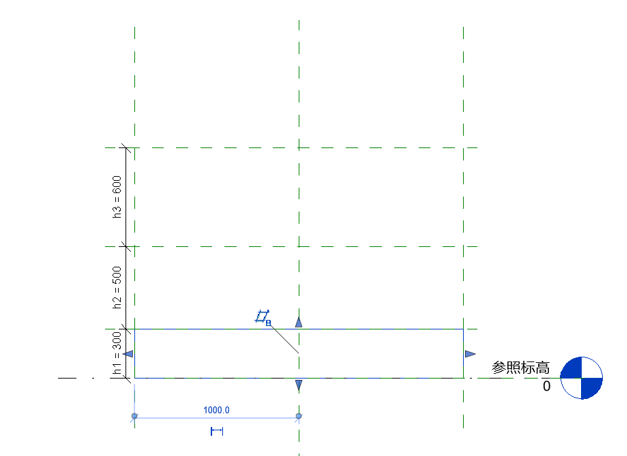

04.切換“前”立面視圖，將拉伸圖形頂部約束在“h1”參照平面上，底部約束在“參照標高”上，如圖2.9-5所示。
圖2.9-5

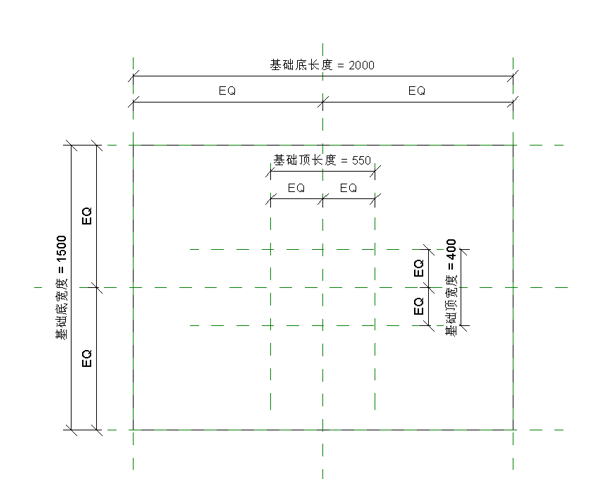

05.切換到“參照標高”平面視圖中，在視圖中繪制適宜的參照平面，并“對齊”、“等分”和創建賦予“基礎頂長度”、“基礎頂寬度”的參數標簽，如圖2.9-6所示。
圖2.9-6

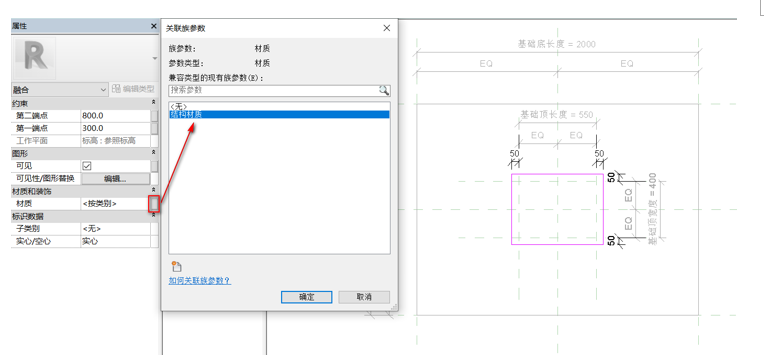

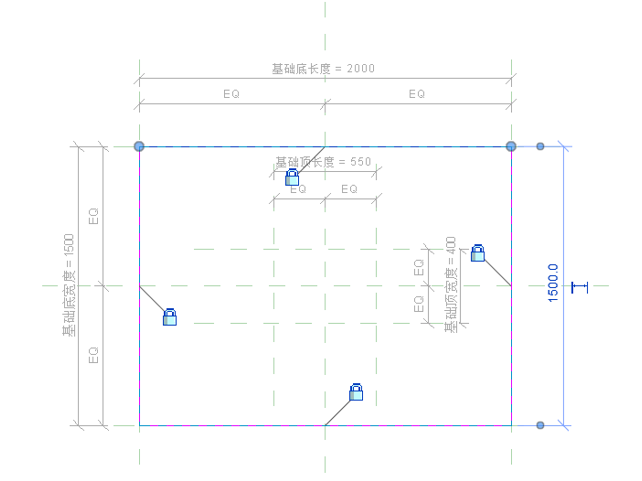

06.在“創建”選項卡下點擊“融合”，先在“編輯頂部”模式下繪制基礎頂部輪廓并“鎖定”，如圖2.9-7所示，之后在“編輯底部”模式下繪制繪制基礎底部輪廓并“注釋”、“鎖定”，在其“屬性”面板下將“材質”關聯為“結構材質”，點擊“完成”，如圖2.9-8所示。
圖2.9-7
圖2.9-8

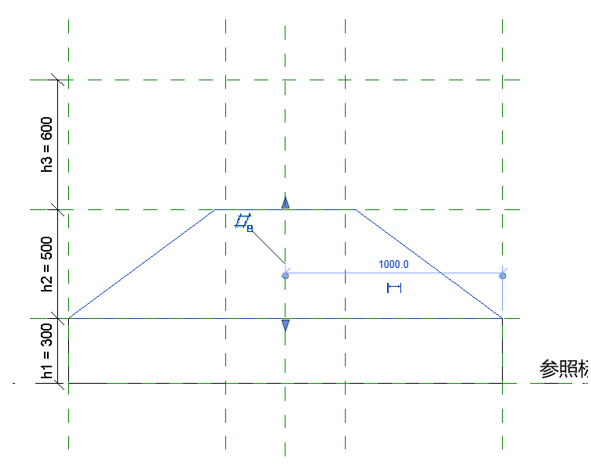

07.切換“前”立面視圖，將拉伸圖形頂部約束在“h2”參照平面上，底部約束在“h1”參照平面上，如圖2.9-9所示。
圖2.9-9

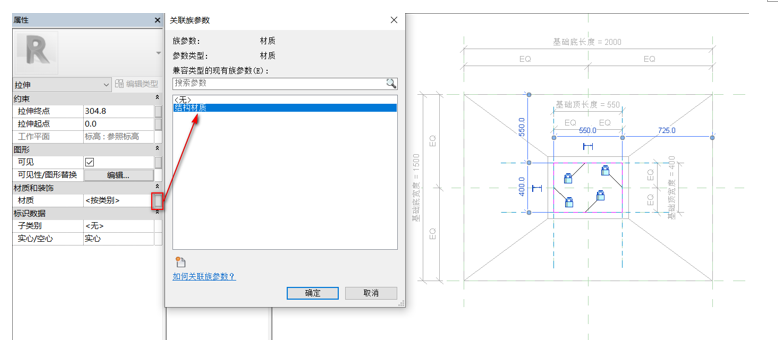

08.在“參照標高”平面視圖中，點擊“創建”選項卡下的“拉伸”進行繪制輪廓，并“鎖定”，在其“屬性”面板下將“材質”關聯為“結構材質”，點擊“完成”，如圖2.9-10所示。
圖2.9-10

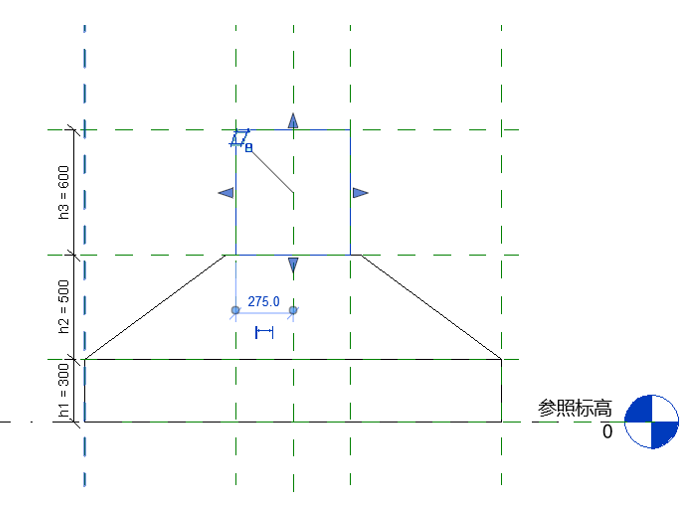

09.切換“前”立面視圖，將拉伸圖形頂部約束在“h3”參照平面上，底部約束在“h2”參照平面上，如圖2.9-11所示。
圖2.9-11

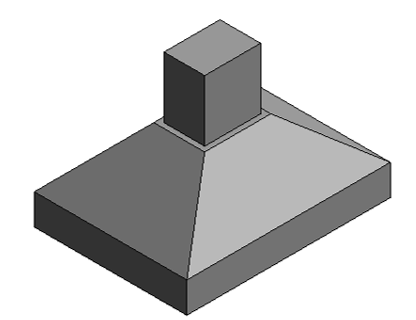

10.獨立錐形基礎繪制完成，如圖2.9-12所示，將其命名為“獨立錐形基礎”保存到計算機本地文件夾中。
圖2.9-12
