01.新建“公制結構基礎.rft”族樣板，在“屬性”面板中點擊“族類別和族參數”，適當調整其類別與參數，如圖2.10-1所示。
圖2.10-1

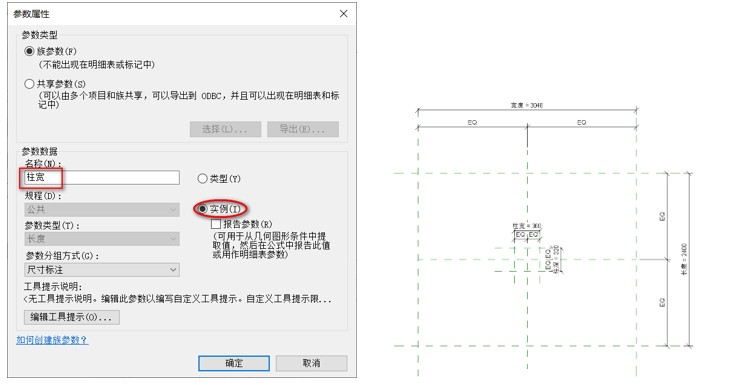

02.在平面視圖中繪制相應的參照平面，并“對齊”、“等分”和創建賦予“柱寬”、“柱深”、“寬度”、“長度”的參數屬性（其中“柱寬”和“柱深”設置為“實例”參數），如圖2.10-2所示。
圖2.10-2

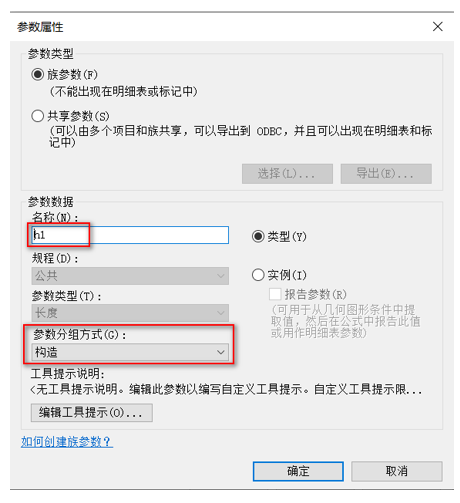

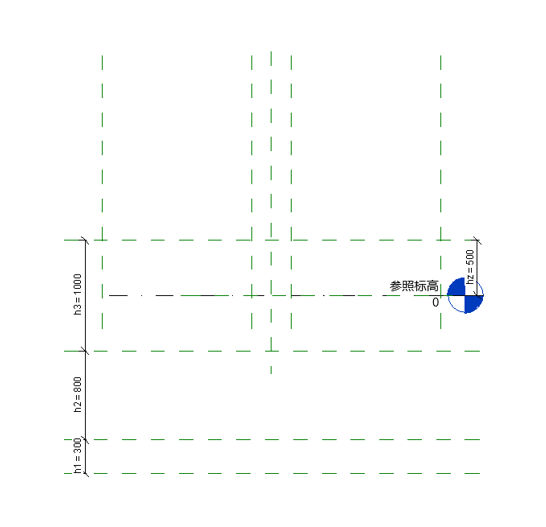

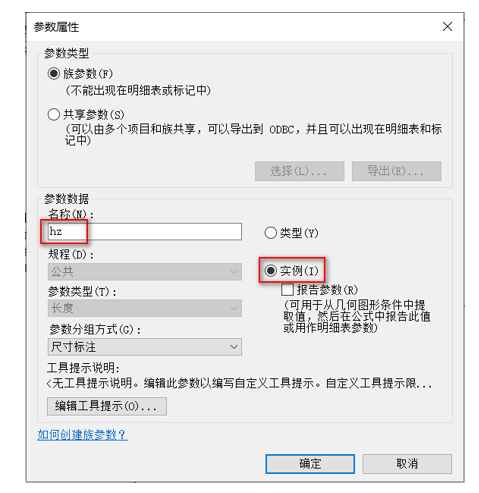

03.切換到“前”立面視圖中，繪制相應的參照平面，并“注釋”和創建賦予“hz”、“h1”、“h2”、“h3”的參數屬性（其中“hz”設置為“實例”參數，更改“h1”、“h2”、“h3”的“參數分組方式”為“構造”），如圖2.10-3所示。
圖2.10-3

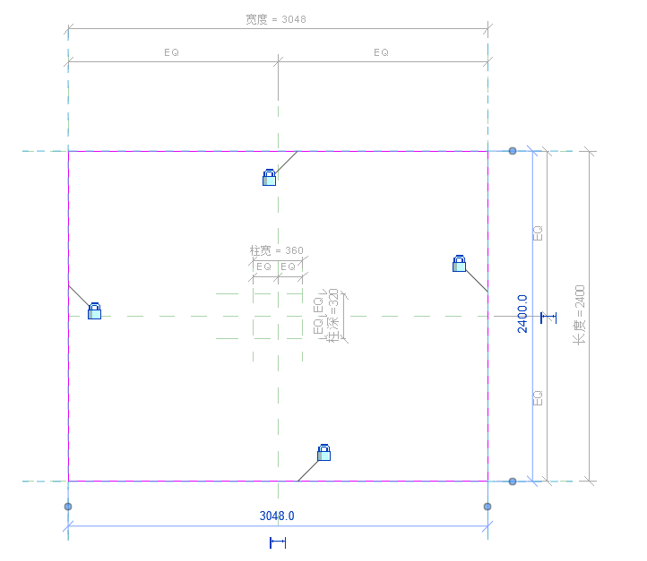

04.切換到“參照標高”平面視圖中，在“創建”選項卡下點擊“拉伸”進行繪制輪廓，并“鎖定”，如圖2.10-4所示。
圖2.10-4

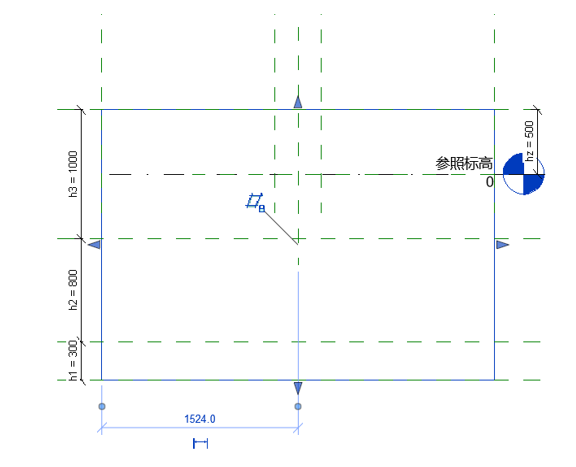

05.切換到“前”立面視圖中，將拉伸圖形約束到頂部和底部的參照平面上，并“鎖定”，如圖2.10-5所示。
圖2.10-5

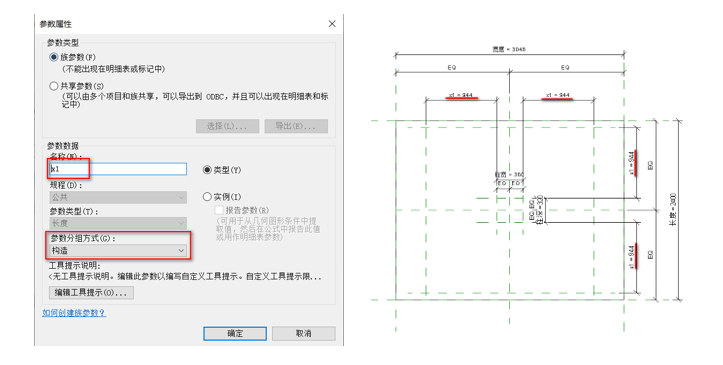

06.切換到“參照標高”平面視圖中，在視圖中繪制相應的參照平面，并“對齊”、“等分”和創建賦予“x1”的參數屬性（更改“x1”的“參數分組方式”為“構造”），如圖2.10-6所示。
圖2.10-6
07.在“創建”選項卡下點擊“空心形狀”中的“空心拉伸”，在視圖中繪制輪廓，并“鎖定”，如圖2.10-7所示。
圖2.10-7

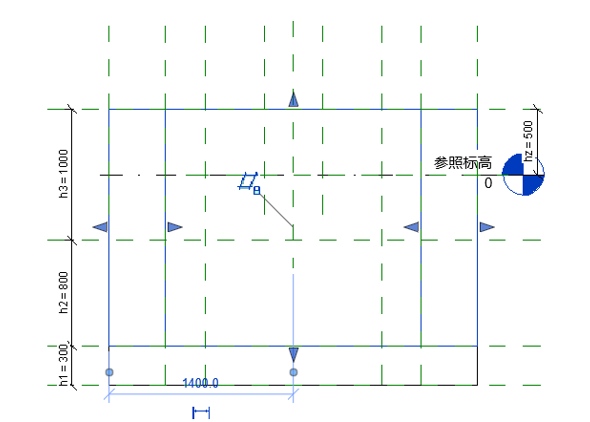

08.切換到“前”立面視圖中，將空心拉伸圖形進行適當?shù)恼{(diào)整高度，并“鎖定”，如圖2.10-8所示。
圖2.10-8

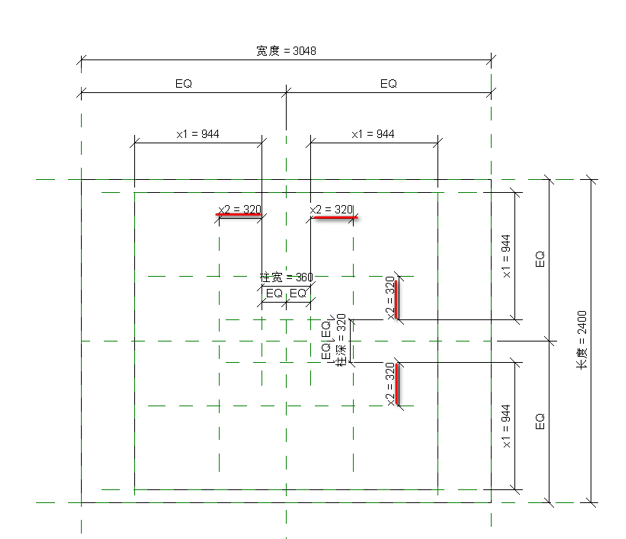

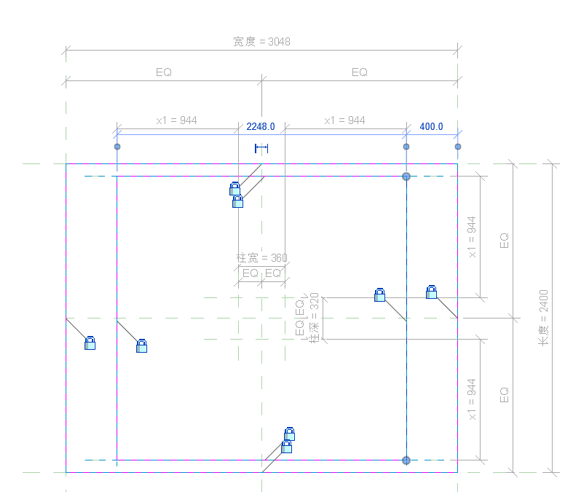

09.切換到“參照標高”平面視圖中，在視圖中繪制相應的參照平面，并“對齊”、“等分”和創建賦予“x2”的參數屬性（更改“x1”的“參數分組方式”為“構造”），如圖2.10-9所示。
圖2.10-9

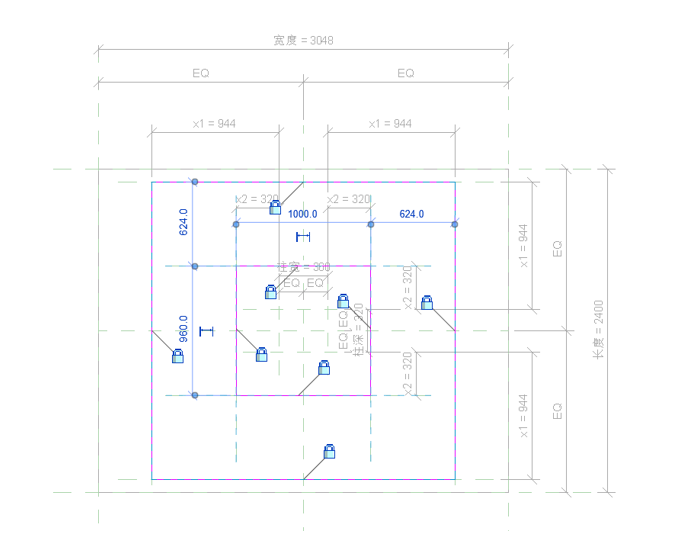

10.在“創建”選項卡下點擊“空心形狀”中的“空心拉伸”，在視圖中繪制輪廓，并“鎖定”，如圖2.10-10所示。
圖2.10-10

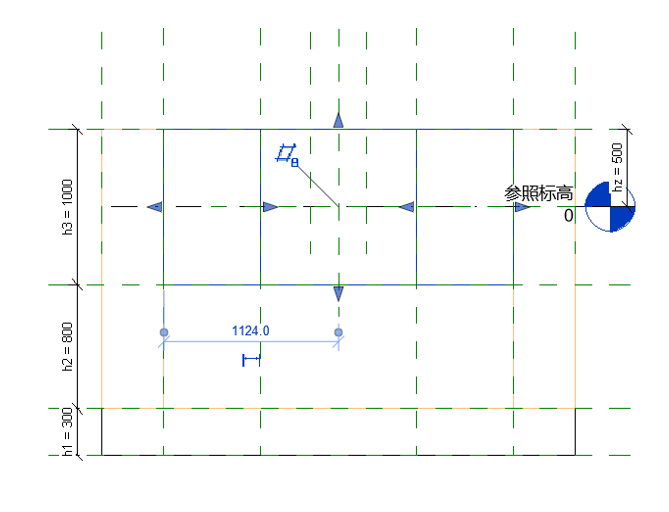

11.切換到“前”立面視圖中，將空心拉伸圖形進行適當?shù)恼{(diào)整高度，并“鎖定”，如圖2.10-11所示。
圖2.10-11

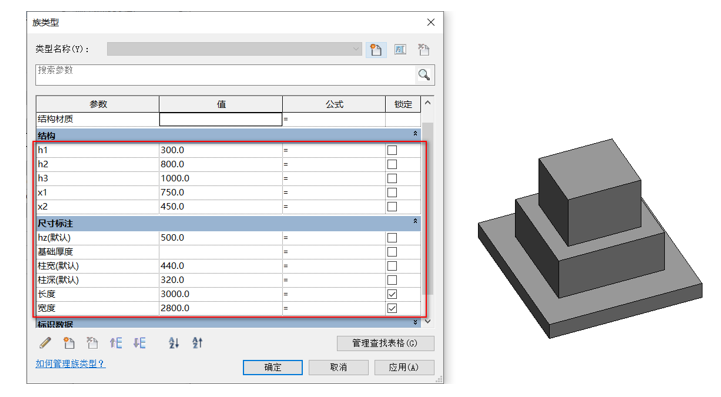

12.調整“族類型”的參數值驗證是否隨參數值的變化而變化，如圖2.10-12所示。
圖2.10-12
13.將其命名為“杯口基礎”保存到計算機本地文件夾中。
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
