2.11 創建擴張基礎（下）

01.打開“杯口基礎.rft”族。

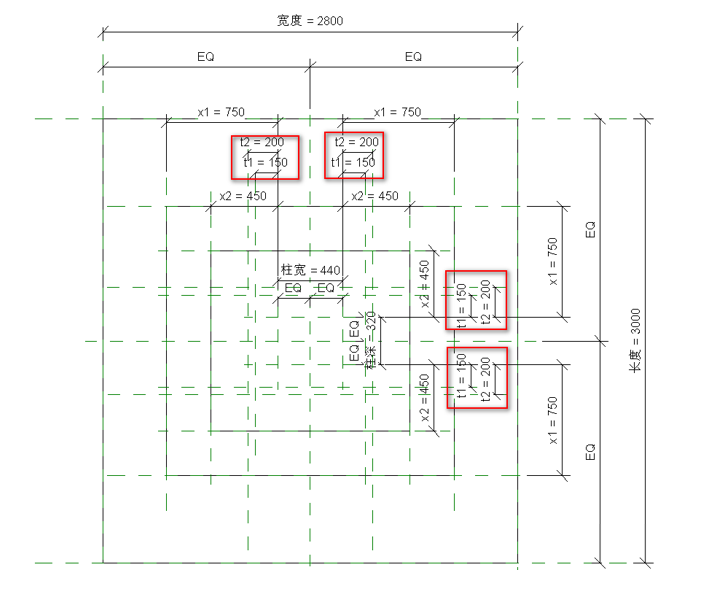

02.在“參照標高”平面視圖中繪制相應的參照平面，并“對齊”、“等分”和創建賦予“t1”、“t2”的參數屬性（更改“t1”、“t2”的“參數分組方式”為“構造”），如圖2.11-1所示。

圖2.11-1

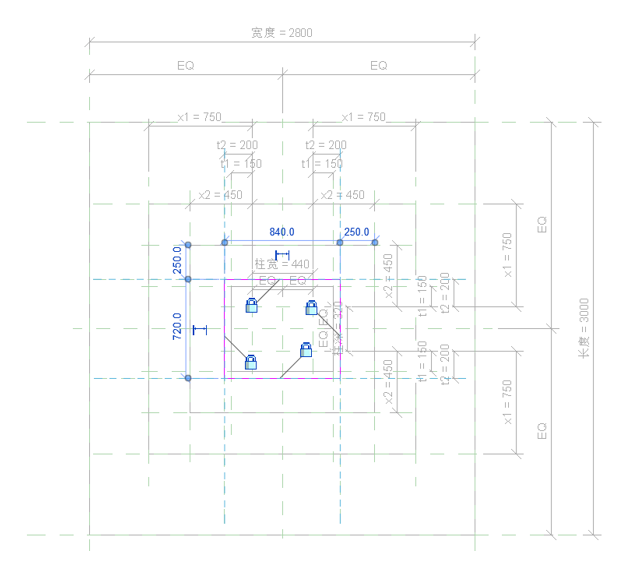

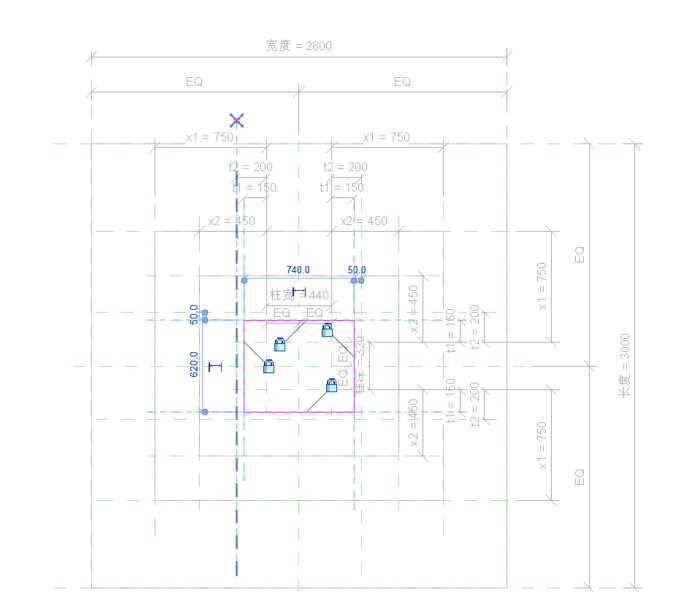

03.在“創建”選項卡下點擊“空心形狀”中的“空心融合”，先在“編輯頂部”模式下繪制輪廓并“鎖定”，如圖2.11-2所示，之后在“編輯底部”模式下繪制繪制輪廓并“鎖定”，點擊“完成”，如圖2.11-3所示。

圖2.11-2

圖2.11-3

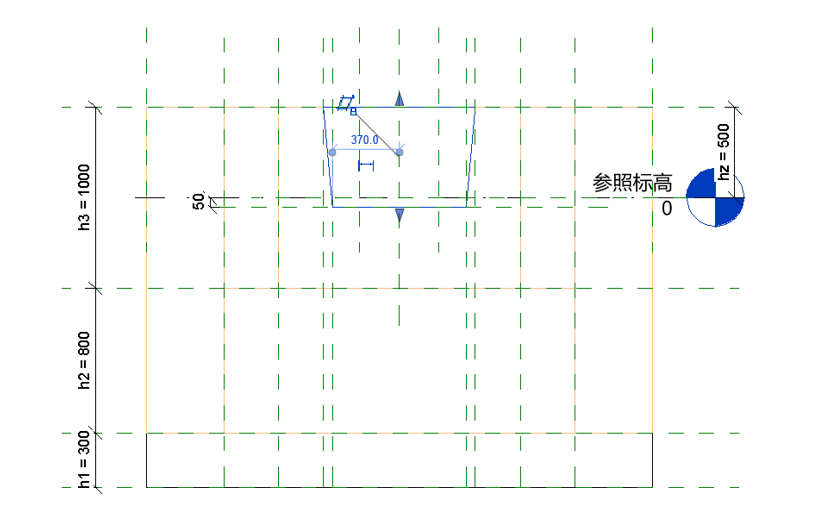

04.切換到“前”立面視圖中，繪制一條參照平面用以定位空心融合的底部，并“注釋”和“鎖定”，將空心融合圖形進行適當的調整高度，并“鎖定”，如圖2.11-4所示。

圖2.11-4

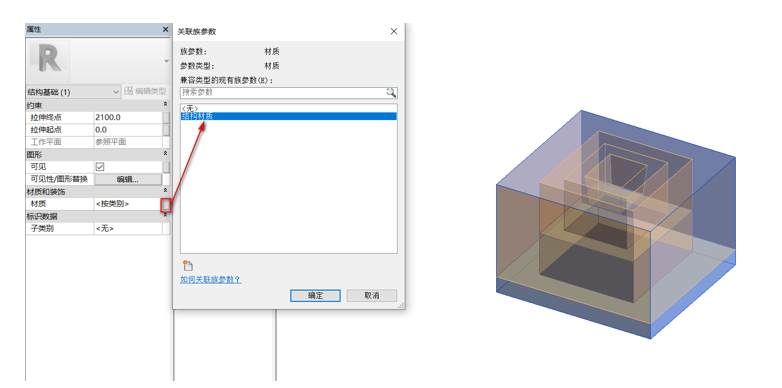

05.切換到“三維”視圖，單擊基礎，在其“屬性”面板下將“材質”關聯為“結構材質“，如圖2.11-5所示。

圖2.11-5

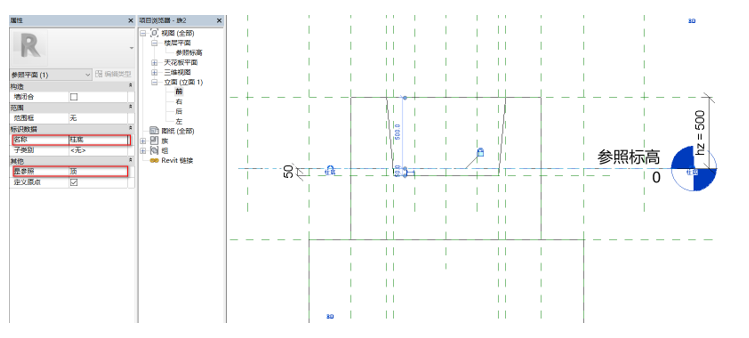

06.切換到“前”立面視圖中，選擇參照標高中的參照平面，在其”屬性“面板”中進行編輯，如圖2.11-6所示。

圖2.11-6

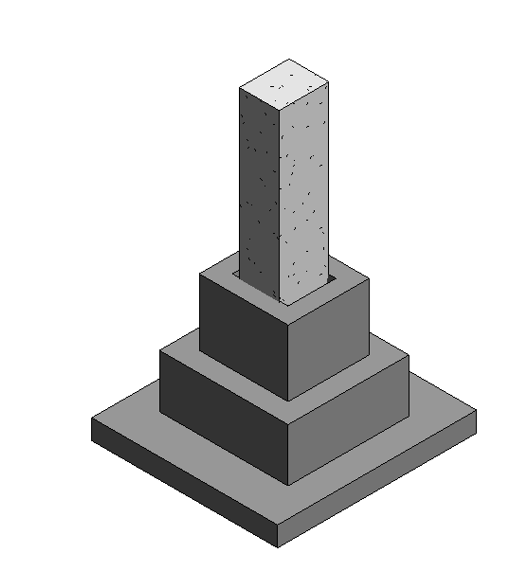

07.創建“結構樣板”項目，在視圖中任意放置一個結構柱，然后將“杯口基礎.rft”載入項目中，并在放置在柱子上，如圖2.11-7所示。

圖2.11-7
