2.12 創建承臺樁基礎（上）

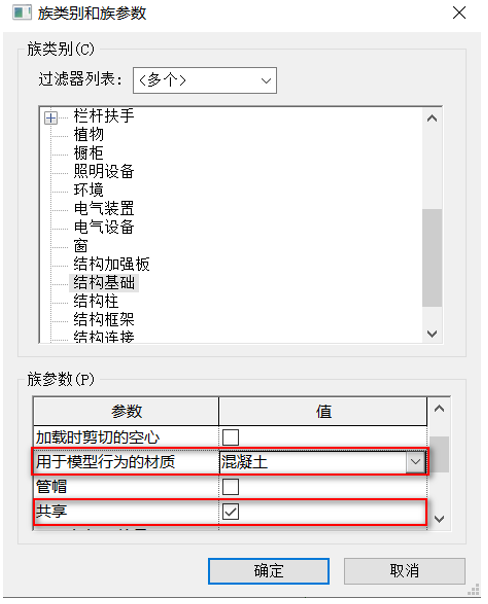

01.新建“公制結構基礎.rfa”族樣板，在“屬性”面板中點擊“族類別和族參數”，適當調整其類別與參數，如圖2.12-1所示。
圖2.12-1

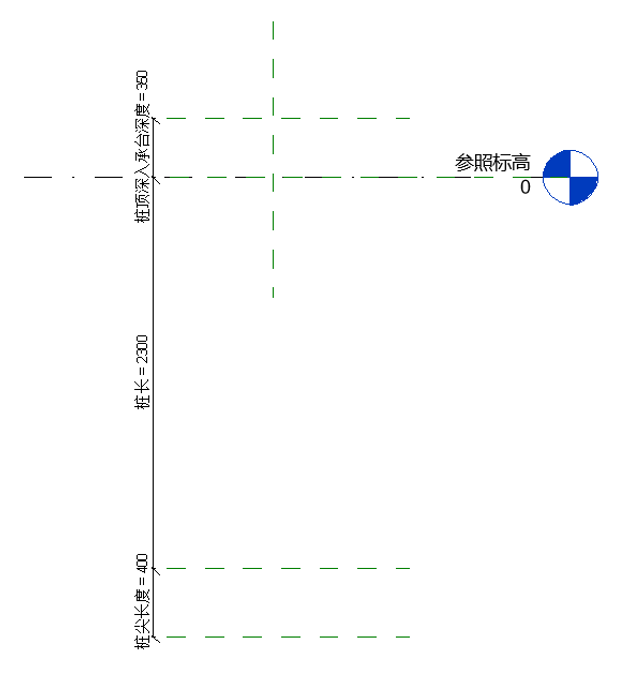

02.在“前”立面視圖中繪制相應的參照平面，并“對齊”、“等分”和創建賦予“樁長”、“樁頂深入承臺深度”、“樁尖長度”的參數屬性，如圖2.12-2所示。
圖2.12-2

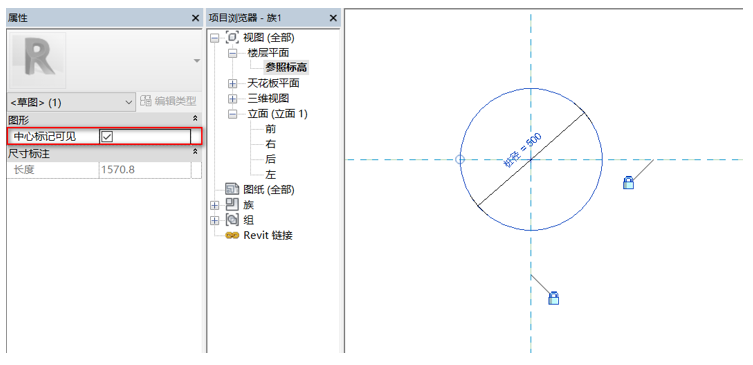

03.切換到“參照標高”平面視圖中，在“創建”選項卡下點擊“拉伸”進行繪制圓，勾選“中心標記可見”，進行“對齊”、“對齊”、“注釋”圓的直徑和創建賦予“樁徑”的參數屬性，如圖2.12-3所示。
圖2.12-3

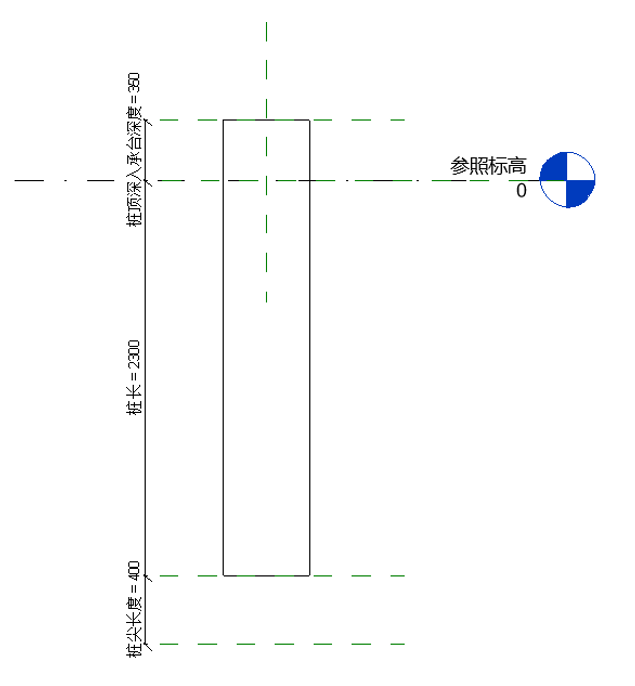

04.切換到“前”立面視圖，將拉伸圖形進行適當的調整高度，并“鎖定”，如圖2.12-4所示。
圖2.12-4
05.在“創建”選項卡下點擊“放樣融合”中的“繪制路徑”進行繪制路徑輪廓，并“對齊”、“鎖定”，點擊“完成”，如圖2.12-5所示。
圖2.12-5

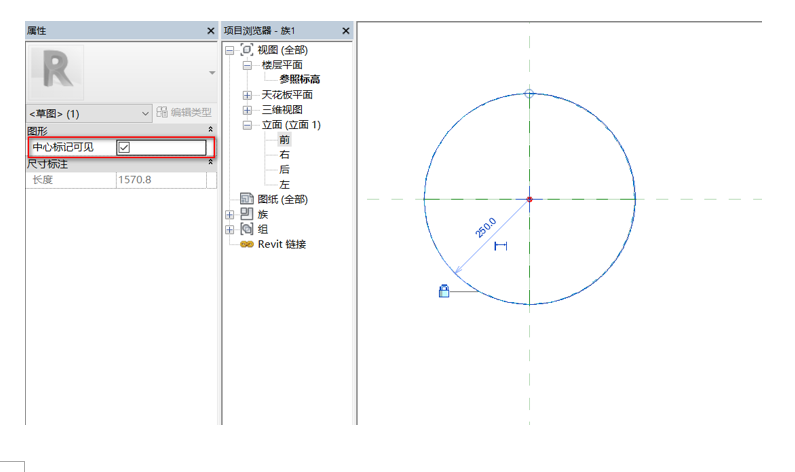

06.在“放樣融合”面板下點擊“選擇輪廓1”的“編輯輪廓”，在彈出的面板中選擇“樓層平面：參照標高”，在視圖中繪制輪廓并勾選“中心標記可見”，及“對齊”和“鎖定”，點擊“完成”，如圖2.12-6所示。
圖2.12-6

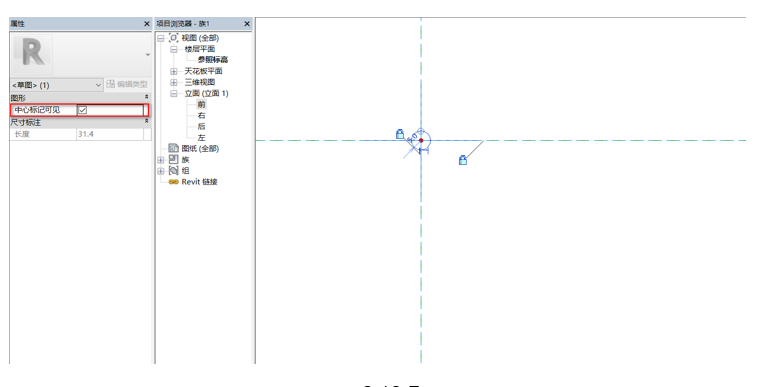

07.再次點擊“選擇輪廓2”的“編輯輪廓”，在視圖中繪制輪廓并勾選“中心標記可見”，及“對齊”和“鎖定”，點擊“完成”，如圖2.12-7所示。
圖2.12-7

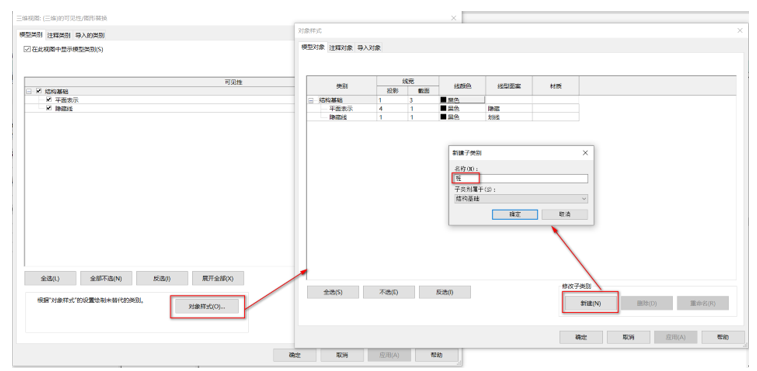

08.新建子類別。切換到“三維”視圖中，在“視圖”選項卡下點擊“可見性/圖形”，在彈出來的面板中點擊“對象樣式”，在再次彈出來的“對象樣式”面板中點擊“新建”，新建一個名為“樁”的子類別，如圖2.12-8所示。
圖2.12-8

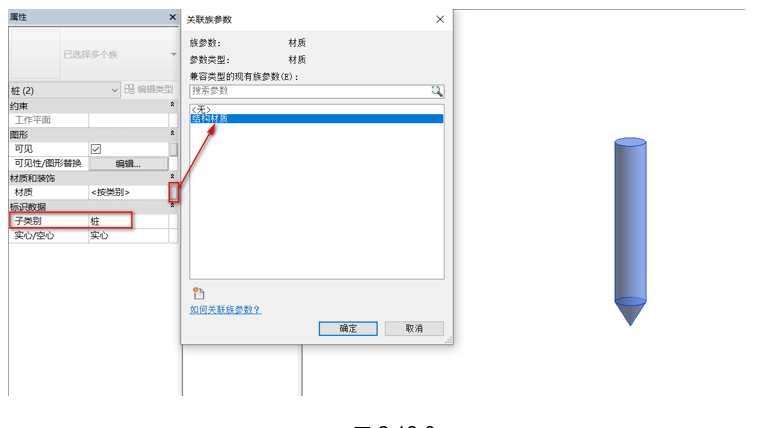

09.編輯屬性，框選主體，在其“屬性面板中，將“子類別”更改為“樁”，并將“材質”關聯為“結構材質”，如圖2.12-9所示。
圖2.12-9
10.樁身繪制完成，將其命名為“樁”保存到計算機文件夾中。
