2.13 創建承臺樁基礎（下）

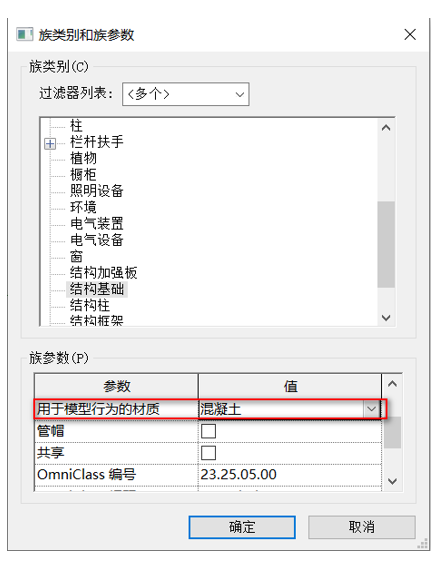

01.新建“公制結構基礎.rfa”族樣板，在“屬性”面板中點擊“族類別和族參數”，適當調整其類別與參數，如圖2.13-1所示。
圖2.13-1

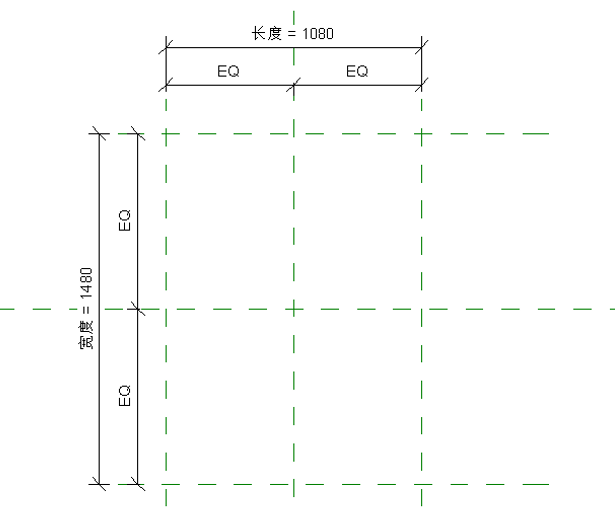

02.在“參照平面”平面視圖中繪制相應的參照平面，并“對齊”、“等分”和賦予“長度”、“寬度”的參數屬性，如圖2.13-2所示，切換到“前”立面視圖中，繪制一條參照平面，并“注釋”和創建賦予“承臺厚度”的參數屬性，如圖2.13-3所示。
圖2.13-2
圖2.13-3

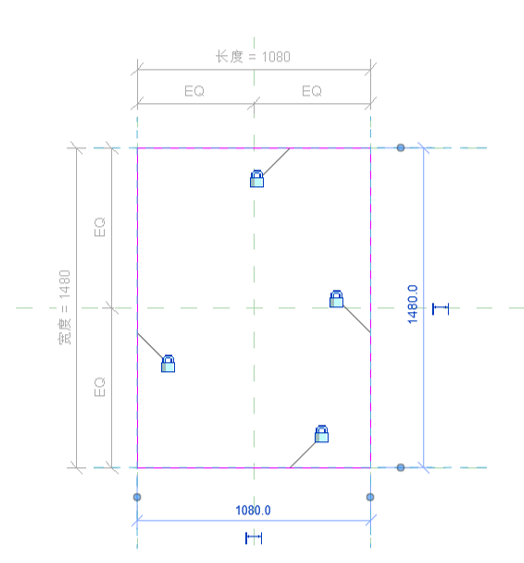

04.切換到“參照平面”平面視圖中，在“創建”選項卡下點擊“拉伸”進行繪制輪廓，并“鎖定”，如圖2.13-4所示。
圖2.13-4

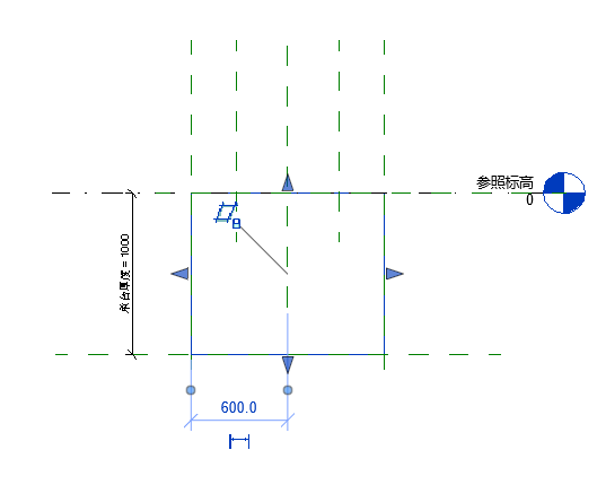

05.切換到“前”立面視圖中，將拉伸圖形進行適當的調整高度，并“鎖定”，如圖2.13-5所示。
圖2.13-5
06.新建子類別。切換到“三維”視圖中，在“視圖”選項卡下點擊“可見性/圖形”，在彈出來的面板中點擊“對象樣式”，在再次彈出來的“對象樣式”面板中點擊“新建”，新建一個名為“承臺”的子類別，如圖2.13-6所示。
圖2.13-6

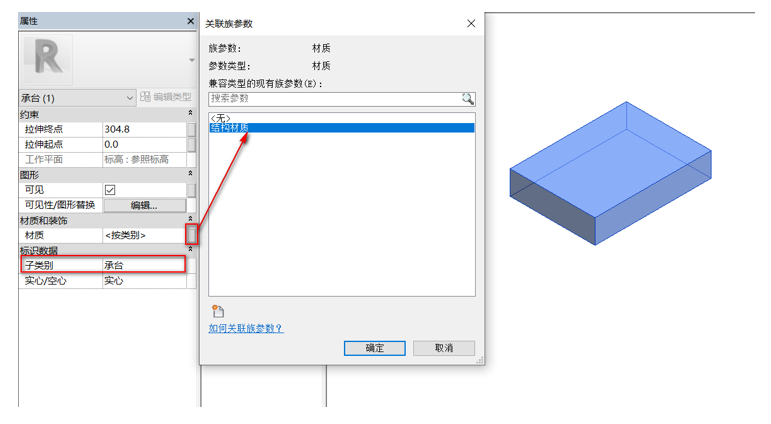

07.編輯屬性，框選主體，在其“屬性面板中，將“子類別”更改為“樁”，并將“材質”關聯為“結構材質”，如圖2.13-7所示。
圖2.13-7

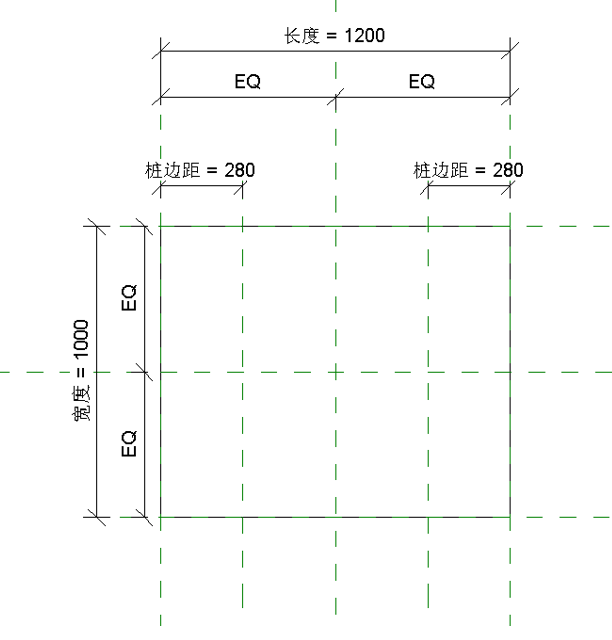

08.切換到“參照平面”平面視圖中，繪制相應的參照平面，并“對齊”和賦予“樁邊距”的參數屬性，如圖2.13-8所示。
圖2.13-8

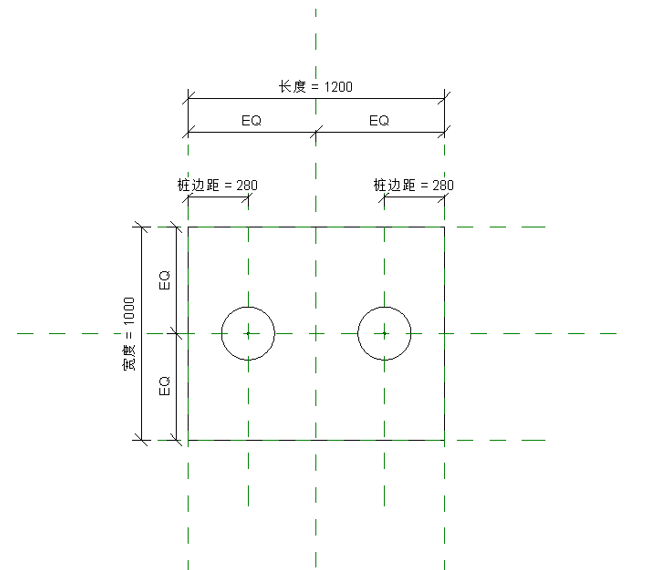

09.載入“樁.rfa”族樣板，將其放置在相應的位置上，并“鎖定”，如圖2.13-9所示。
圖2.13-9

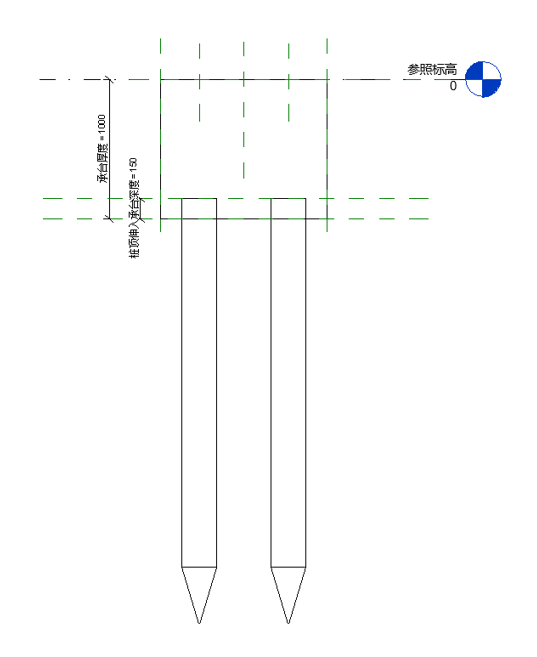

10.切換到“前”立面視圖中，創建一條參照平面，并“注釋”和創建賦予“樁頂伸入承臺深度”的參數屬性，將樁身“對齊”到參照平面上并“鎖定”，如圖2.13-10所示。
圖2.13-10

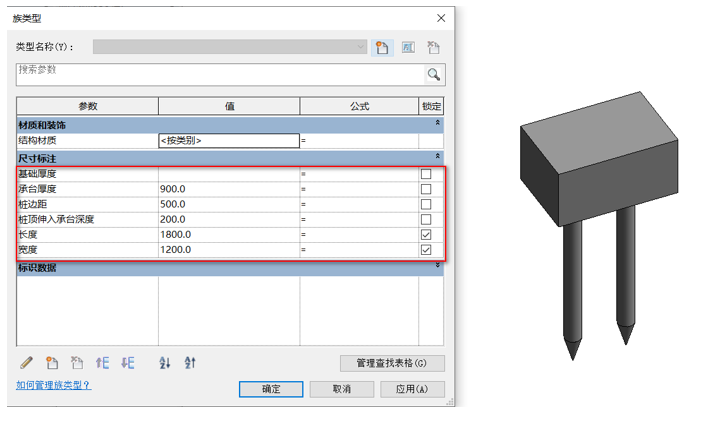

11.切換到“三維”視圖中，調整“族類型”的參數值驗證是否隨參數值的變化而變化，如圖2.13-11所示。
圖2.13-12

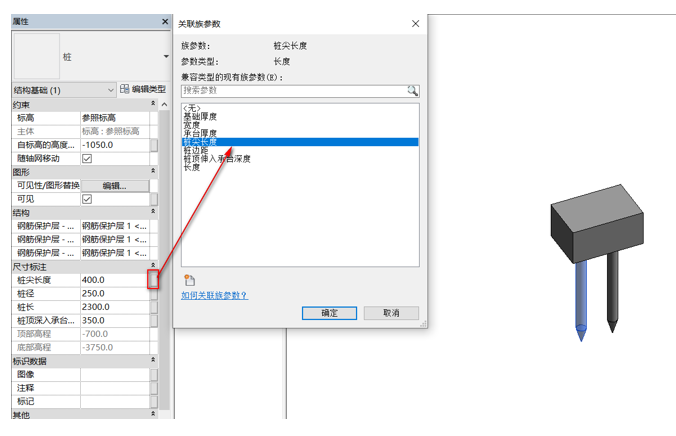

12.關聯“參數”，選擇樁身，在其“屬性面板中的“尺寸標注”中將“樁尖長度”關聯為“樁尖長度”、“樁徑”關聯為“樁徑”、“樁長”關聯為“樁長”、“樁頂伸入承臺深度”關聯為“樁頂伸入承臺深度”，如圖2.13-13所示。
圖2.13-13
13.承臺樁基礎繪制完成，將其命名為“承臺樁基礎”保存到計算機文件夾中。

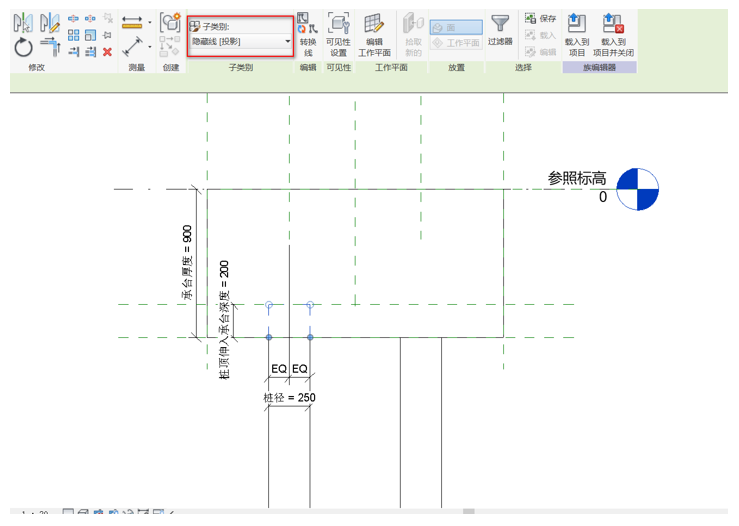

14.創建隱藏線，以便在項目中可見樁頂伸入承臺的虛線圖形。切換到“參照標高”平面視圖中，在“創建”選項卡下點擊“設置”，選擇“拾取一個平面”，在視圖中拾取承臺邊緣的參照平面，跳轉到“立面：前”視圖中，在“注釋”選項卡下點擊“符號線”進行繪制輪廓，及“對齊”、“鎖定”和賦予“樁徑”的參數屬性，并在“子類別”面板子啊更改為“隱藏線【投影】”，如圖2.13-14所示。
圖2.13-14
15.余下的幾個立面如上個步驟所示。

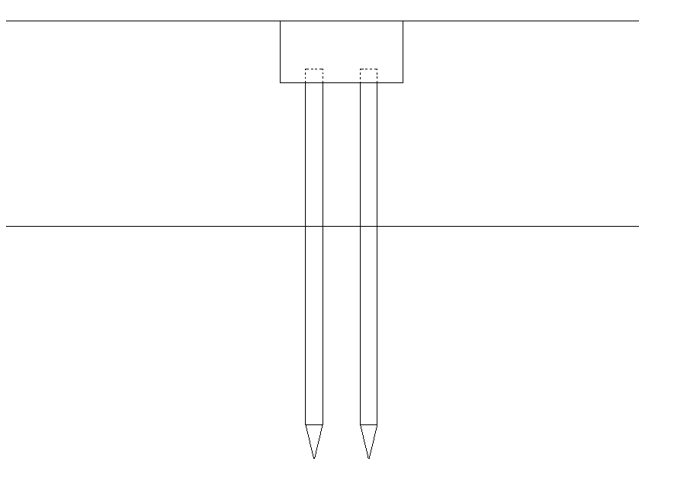

16.創建“結構樣板”項目，將“承臺樁基礎.rfa”載入項目中，隨意放置樁，切換到“南”立面視圖中，將“視覺樣式更改為隱藏線，即可看見樁頂伸入承臺的虛線表示，如圖2.13-15所示。
圖2.13-15
