2.15 創建混凝土結構桁架
01.新建“公制結構桁架.rft”族樣板。

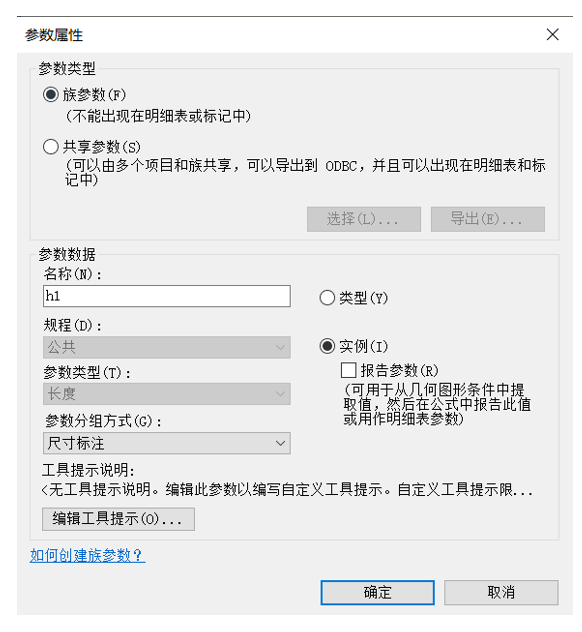

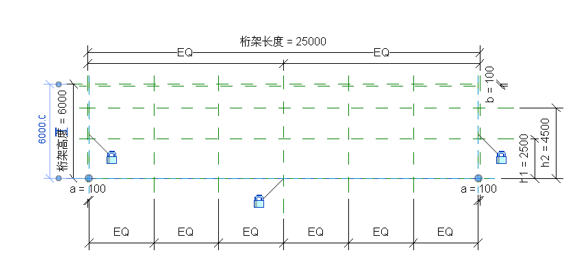

02.在平面視圖中，創建相應的參照平面，點擊“創建”選項卡下的“對齊”進行“注釋”、“等分”以及創建賦予“a”、“b”、“h1”、“h2”的參數標簽（其中“h1”、“h2”設置為“實例”參數），如圖2.15-1所示。
圖2.15-1
03.繪制下弦桿，在“創建”選項卡下點擊“下弦桿”進行繪制輪廓，并進行“對齊”和“鎖定”，如圖2.15-2所示。
圖2.15-2

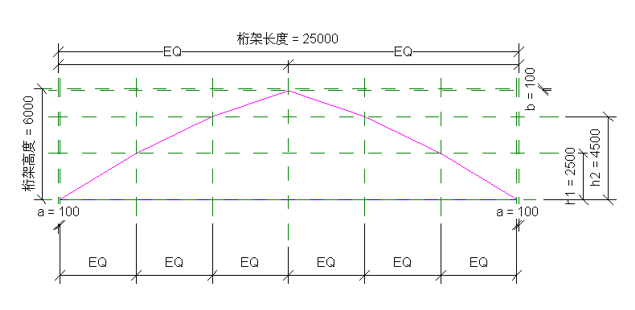

04.繪制上弦桿，在“創建”選項卡下點擊“上弦桿”進行繪制輪廓，并進行“鎖定”，如圖2.15-3所示。
圖2.15-3

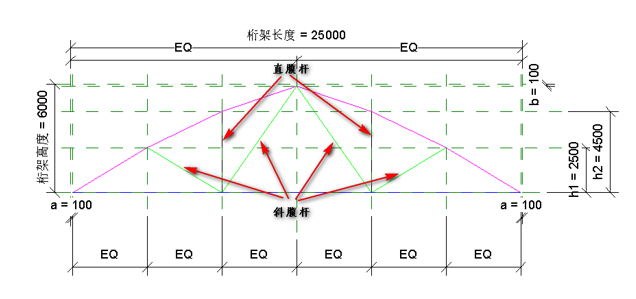

05.繪制腹桿，在“創建”選項卡下點擊“上弦桿”進行繪制直腹桿和斜腹桿，并進行“鎖定”，如圖2.15-4所示。
圖2.15-5
06.混凝土結構桁架繪制完成，將其命名為“混凝土結構桁架”保存到計算機本地文件夾中。

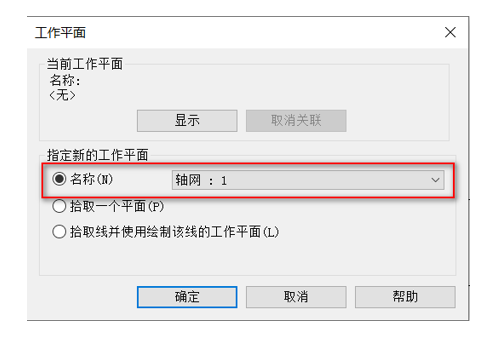

07.新建“結構樣板”項目，在平面視圖中任意繪制一條軸網，切換到“南”立面視圖中，將“混凝土結構桁架.rft”載入到項目中，在彈出來的“工作平面”中指定“軸網：1”為新的工作平面，如圖2.15-6所示。
圖2.15-6

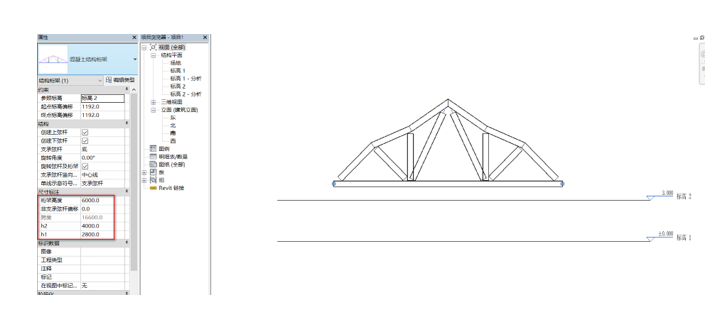

08.在“南”立面視圖中，選取起點和終點進行繪制桁架，在其“屬性”面板中的“尺寸標注”數值進行更改，如圖2.15-7所示。
圖2.15-7

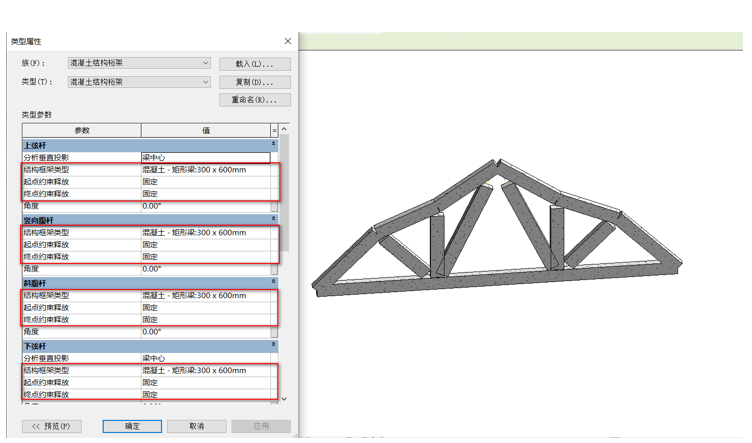

09.切換到“三維”視圖，在其“屬性”面板中點擊“編輯類型”，在彈出來的“類型屬性”中更改它的“類型參數”，可根據具體需求進行更改，如圖2.15-8所示。
圖2.15-8
