3.7 鋼筋族說明
01.新建“鋼筋形狀樣板-CHN”

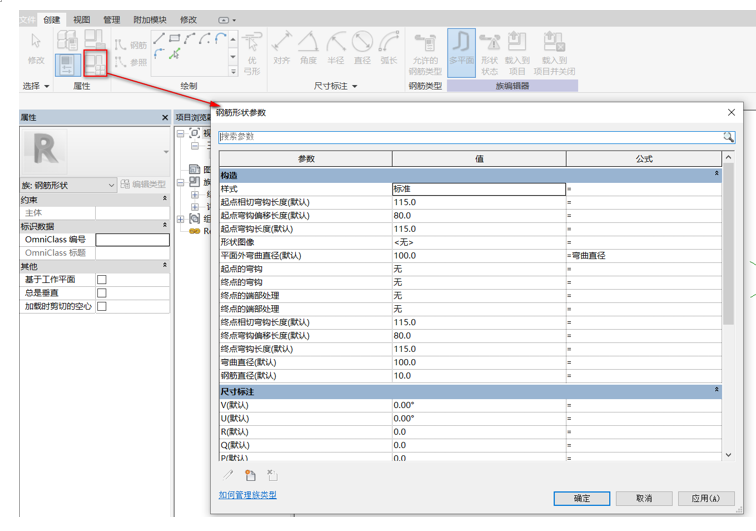

02.在“鋼筋形狀樣板-CHN”的族類型中，不能添加新的族類型也不能對其重命名，只能設置、修改參數值以及添加、刪除參數標簽，如圖3.7-1所示·。
圖3.7-1

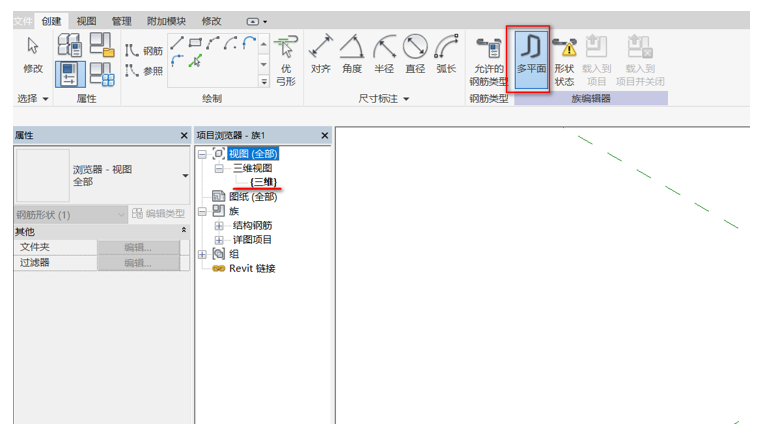

03.在其“項目瀏覽器”中，只能選擇“三維”視圖，如若要切換回二維平面圖可取消“多平面”，如圖3.7-2所示。
圖3.7-2

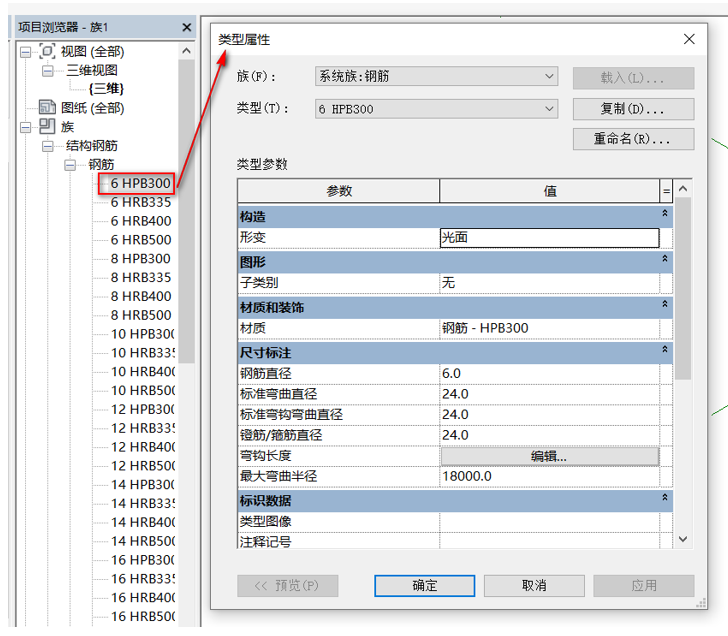

04.在其“項目瀏覽器”的“族”中，可選擇相應的“鋼筋”或“鋼筋彎鉤”雙擊對其進行編輯，如圖3.7-3所示，可在“族類型”中選擇所需要的類型。
圖3.7-3

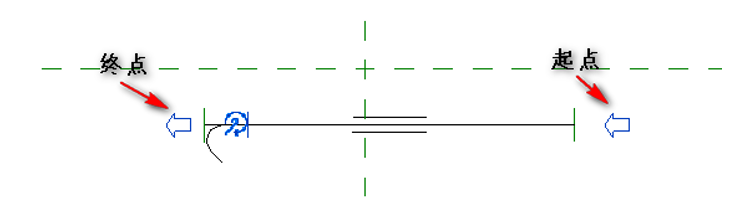

05.在“創建”選項卡下點擊“鋼筋”的“繪制”面板進行繪制鋼筋，如圖3.7-4所示。
圖3.7-4

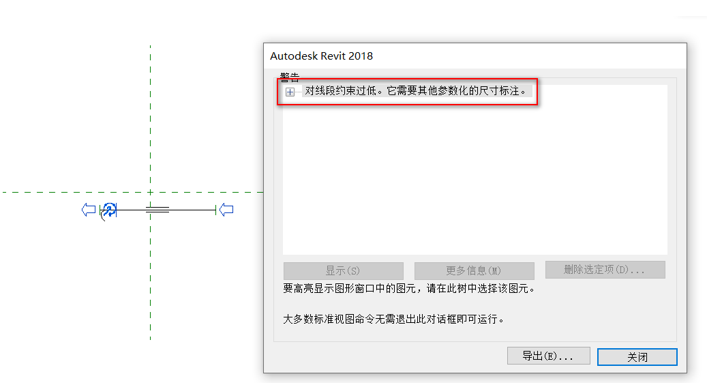

06.當“創建”選項卡下的“形狀狀態”灰顯時，表明此鋼筋可用。當“形狀狀態”可選擇時，表面鋼筋還需編輯，點擊“形狀狀態”進入查看原因，并進行相應的更改，如圖3.7-5所示。
圖3.7-5

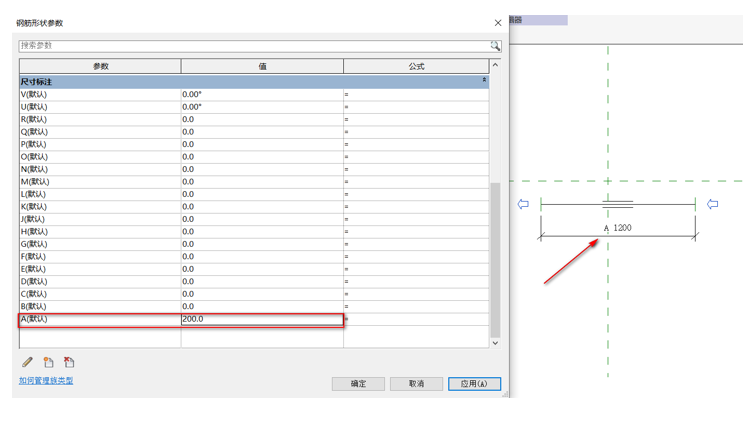

07.在繪制鋼筋時需賦予參數標簽，并給賦予的參數標簽一個參數值，如圖3.7-6所示。（注意：鋼筋的數值并不會隨著參數標簽的參數值變化而變化）
圖3.7-6
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
