3.8 創建鋼筋形狀族

Ⅰ.繪制箍筋

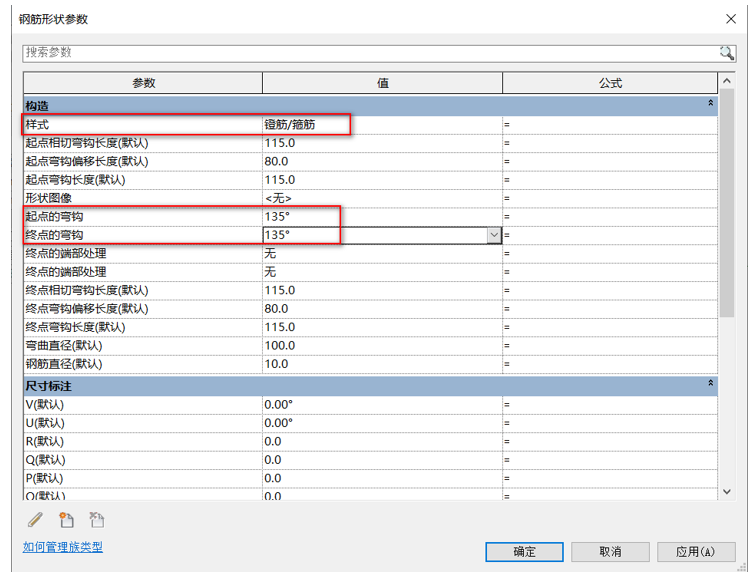

01.新建“鋼筋形狀樣板-CHN”族，設置其“族類型”，如圖3.8-1所示。

圖3.8-1

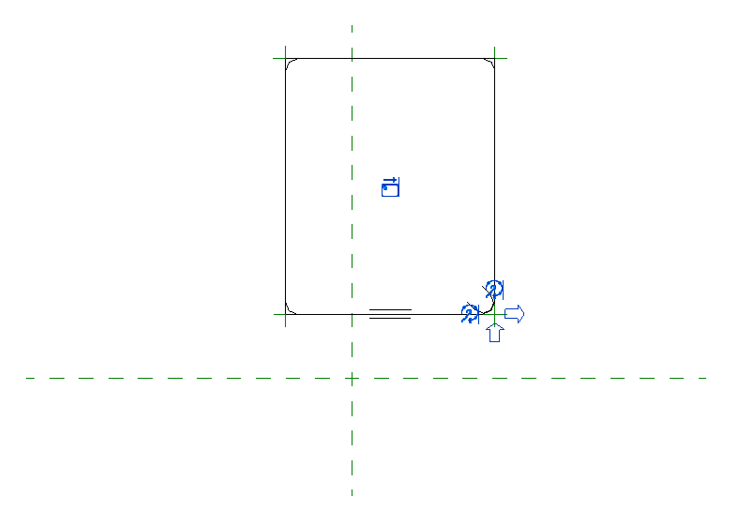

02.在“創建”選項卡下點擊“鋼筋”的“繪制”面板進行繪制鋼筋輪廓，如圖3.8-2所示。

圖3.8-2

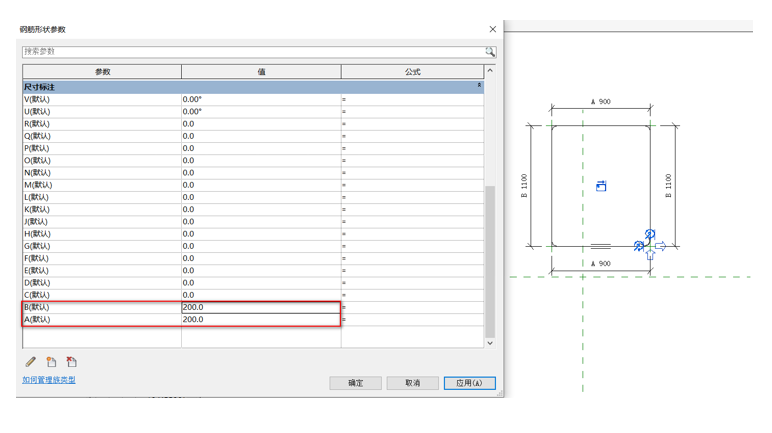

03.對“箍筋”進行標注，并賦予“A”、“B”的參數標簽，如圖3.8-3所示，當“創建”選項卡下的“形狀狀態”灰顯時，鋼筋可使用。

圖3.8-3

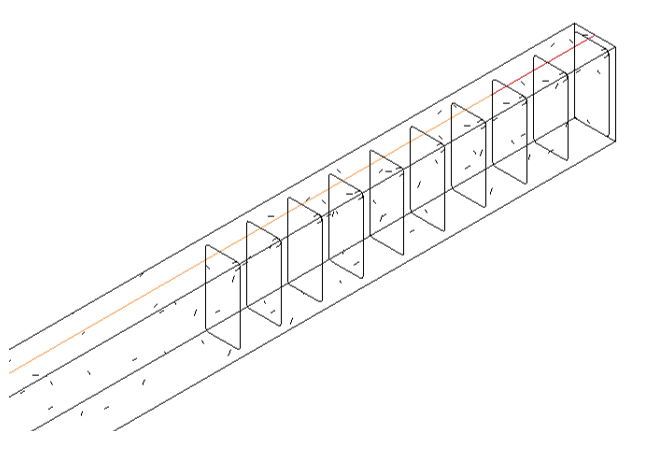

04.新建“結構樣板”項目，創建“梁”，并創建“剖面1”，切換到“剖面1”，將繪制好的鋼筋載入項目中，如圖3.8-4所示。

圖3.8-4

Ⅱ.繪制吊筋

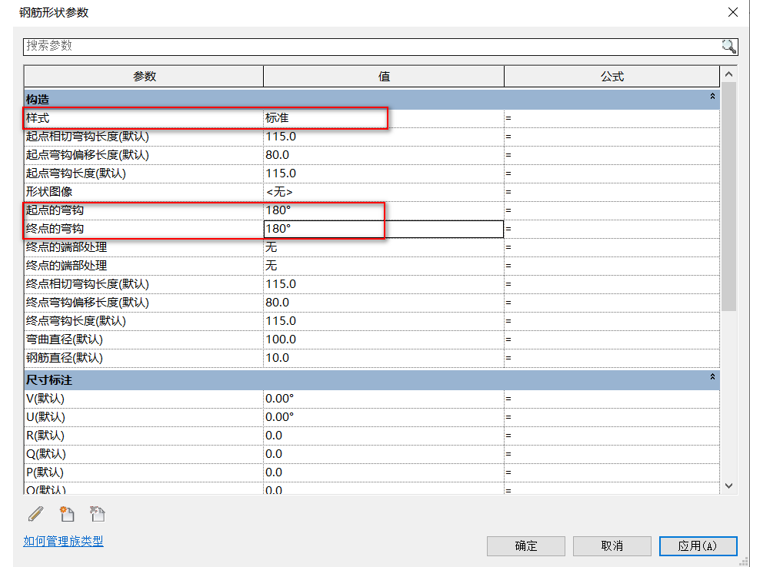

01.新建“鋼筋形狀樣板-CHN”族，設置其“族類型”，如圖3.8-5所示。

圖3.8-5

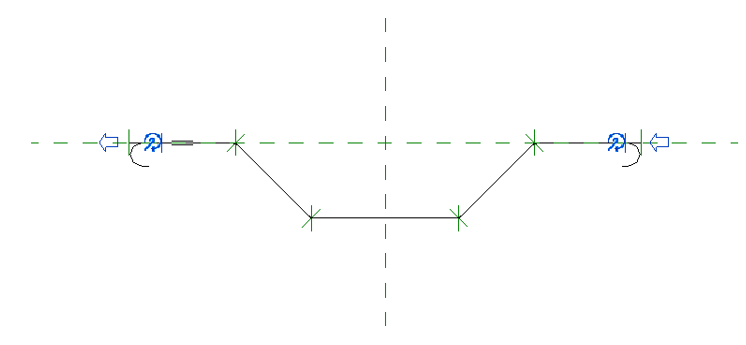

02.在“創建”選項卡下點擊“鋼筋”的“繪制”面板進行繪制吊筋輪廓，如圖3.8-6所示。

圖3.8-6

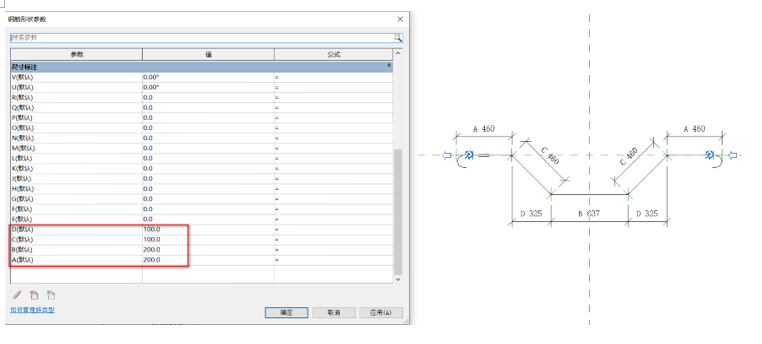

03.對“箍筋”進行標注，并賦予“A”、“B”、“C”、“D”的參數標簽，如圖3.8-7所示，當“創建”選項卡下的“形狀狀態”灰顯時，鋼筋可使用。

圖3.8-7

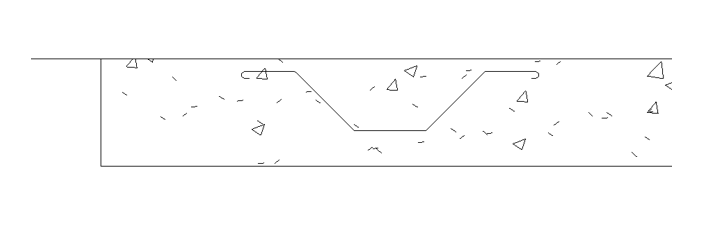

04.新建“結構樣板”項目，創建“梁”，并創建“剖面1”，切換到“剖面1”，將繪制好的鋼筋載入項目中，如圖3.8-8所示。

圖3.8-8

本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
