BIM等級考試二級結構4.7明細表與圖紙

發布于：2025-08-01 12:02:15

首頁/技術分享/Revit

128

網友投稿

4.7明細表與圖紙

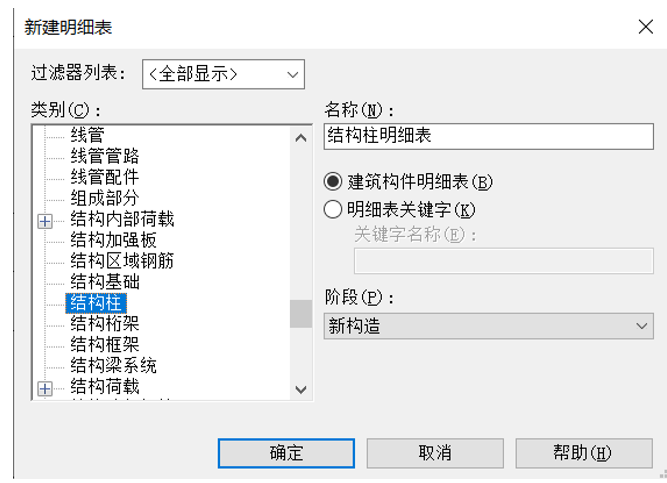

01.題目中要求創建混凝土用量明細表并統計構件類型，截面尺寸，混凝土用量等信息，這里用混凝土柱作為代表，點擊“視圖”面板中明細表下拉列表的“明細表/數量”，即可彈出“新建明細表”窗口，在類別中選中“結構柱”并點擊確定，如圖4.7-1所示。即可彈出“明細表屬性”窗口。

圖4.7-1

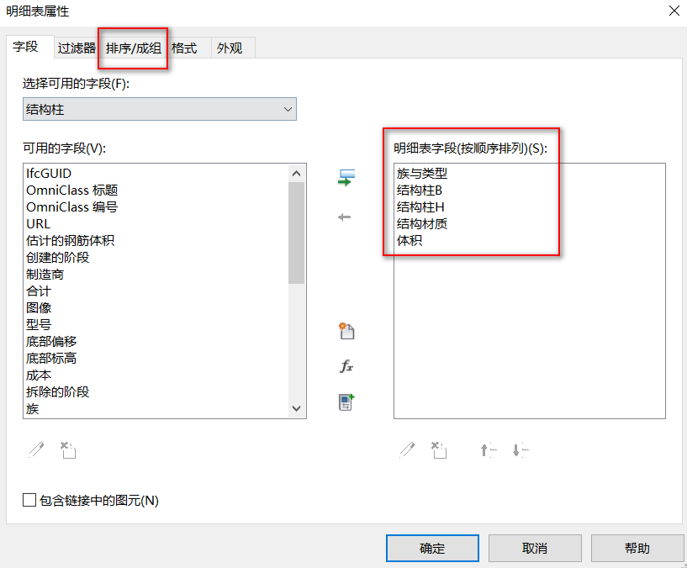

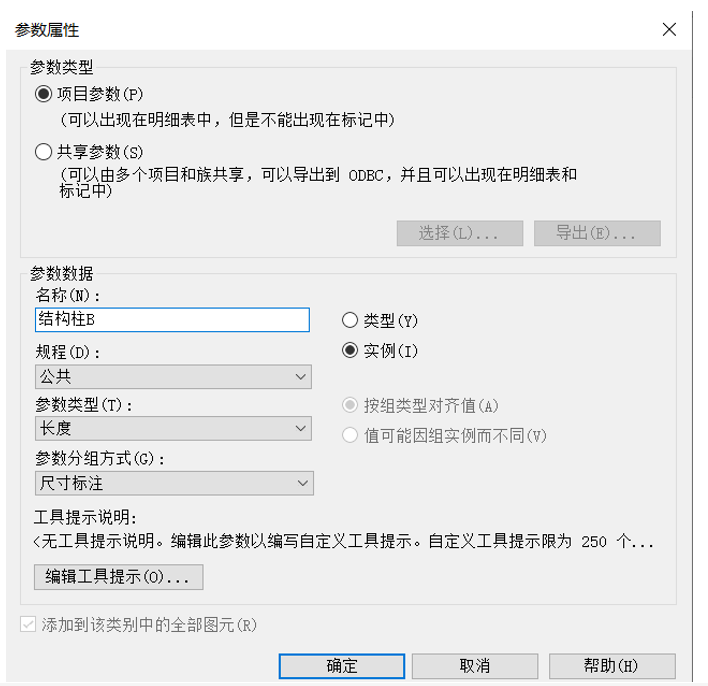

02．在可用的字段中選擇“族與類型”，“結構材質”，“體積”，接下來分別新建結構柱B與結構柱H參數，點擊“新建參數”即可彈出“參數屬性”窗口，輸入名稱結構B，規程為“公共”，參數類型為“長度”，參數分組方式為“尺寸標注”，如圖4.7-2所示。再次點擊“新建參數”創建結構柱H字段。可適當調整它們的位置，如圖4.7-3所示。

圖4.7-2

圖4.7-3

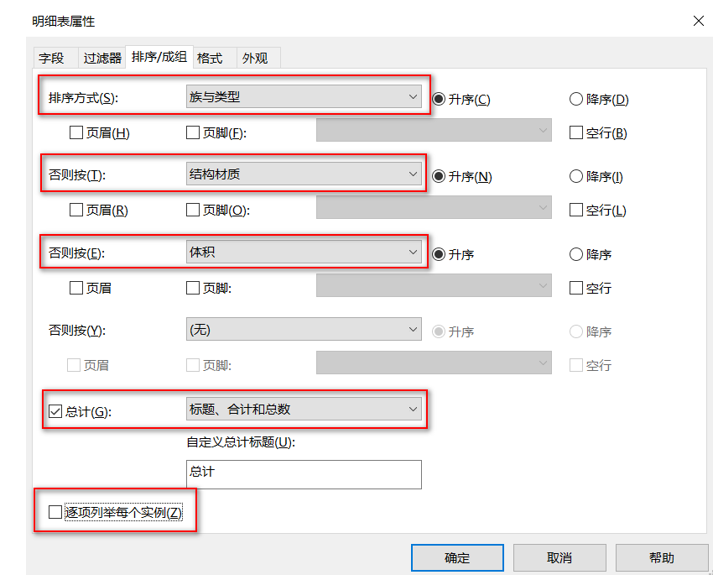

03.點擊“明細表屬性”窗口中的“排序/成組”，然后排序方式選擇“族與類型”，否則按“結構材質”，否則按“體積”，勾選“總計”并取消勾選“逐項列舉每個實例”如圖4.7-4所示，點擊確定即可生成結構柱明細表。

圖4.7-4

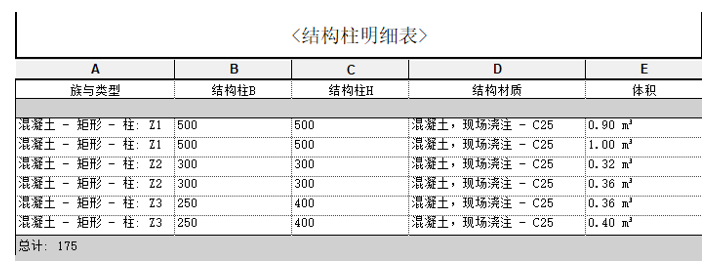

04.在結構柱明細表中的“結構柱B”與“結構柱H”輸入結構柱的尺寸便完成了題目要求的結構柱混凝土用量明細表，如圖4.7-5所示。用同樣的方法去創建基礎，梁，板的混凝土用量明細表即可。

圖4.7-5

05.接下來要建立鋼筋的明細表，點擊“視圖”面板中明細表下拉列表的“明細表/數量”，即可彈出“新建明細表”窗口，在類別中選中“結構鋼筋”并點擊確定即可彈出“明細表屬性”窗口。在可用的字段中選擇“族與類型”，“鋼筋長度”，“數量”，如圖4.7-6所示。

圖4.7-6

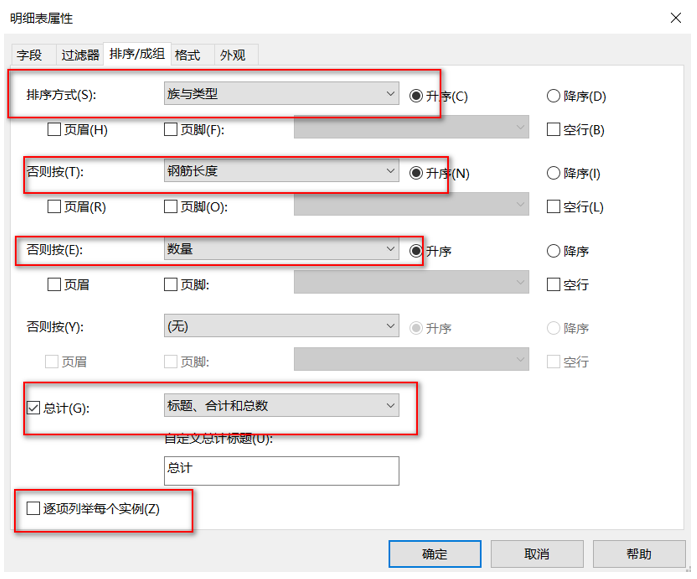

06.點擊“明細表屬性”窗口中的“排序/成組”，然后排序方式選擇“族與類型”，否則按“鋼筋長度”，否則按“數量”，勾選“總計”并取消勾選“逐項列舉每個實例”如圖4.7-7所示，點擊確定即可生成鋼筋明細表。

圖4.7-7

07.最后題目要求把二層結構平面圖，混凝土用量明細表，鋼筋明細表一起放置于一張圖紙當中。點擊“視圖”面板中的“圖紙”，即可彈出一個“新建圖紙”窗口，由于題目紙并沒有要求，選擇任意標題欄點擊確定即可。

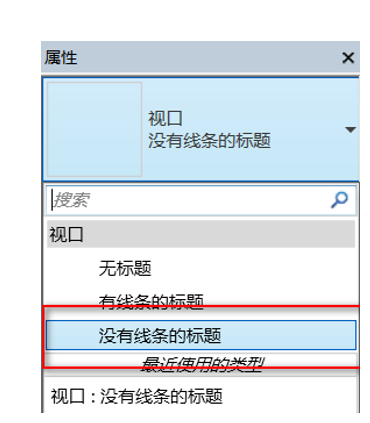

08.將二層結構平面圖拖入圖紙當中并移動至合適位置，選中平面圖，在屬性面板中更換類型為“沒有線條的標題”如圖4.7-8所示。利用Tab鍵選中標題，將標題拖到至合適位置。再分別將基礎，柱，梁，板的混凝土用量明細表和鋼筋明細表拖入圖紙當中。（鋼筋明細表過長，可將其打斷在移動到合適位置），最后點擊保存即可。
