2.6 添加連接件

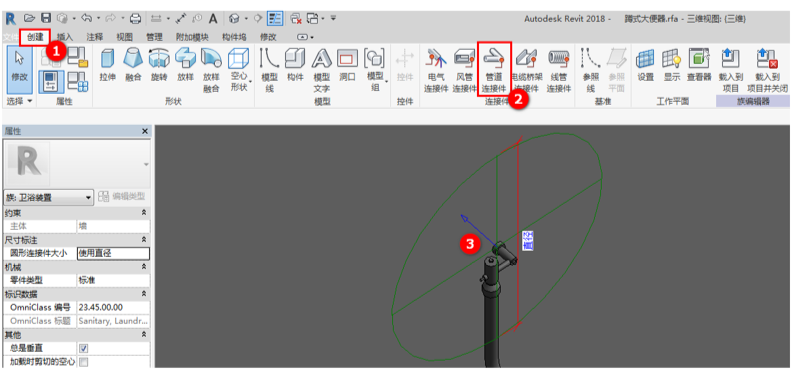

將衛生器具繪制完成后，就需要為衛生器具添加連接件。在“三維”視圖當中，單擊“創建”選項卡下“連接件”面板中的“管道連接件”，移動光標，在開關進水口位置拾取基于墻的面添加連接件。若無法選中合適的面，可以使用Tab鍵切換。如圖2.6-1所示。

2.6-1

在設備與管道進行連接時，需要隨著管道的大小以及實際情況進行調整連接件，所以就需要將連接件的直徑或者半徑設置為參數，使其可以參數化。

單擊選中布置好的管道連接件，在“屬性”面板中找到“尺寸標注”參數，當我們在“族類別和族參數”中將“圓形連接件大小”設置為“使用直徑”時，“尺寸標注”中的參數就顯示“直徑”，那么設置為“使用半徑”就會顯示“半徑”。

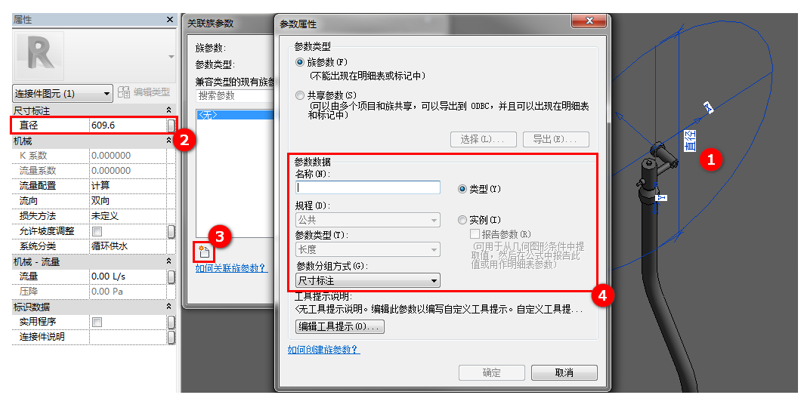

接著單擊“關聯參數”命令按鈕打開“關聯族參數”對話框，單擊“新建參數”就可以將連接件設置為指定的參數。如圖2.6-2所示。

2.6-2

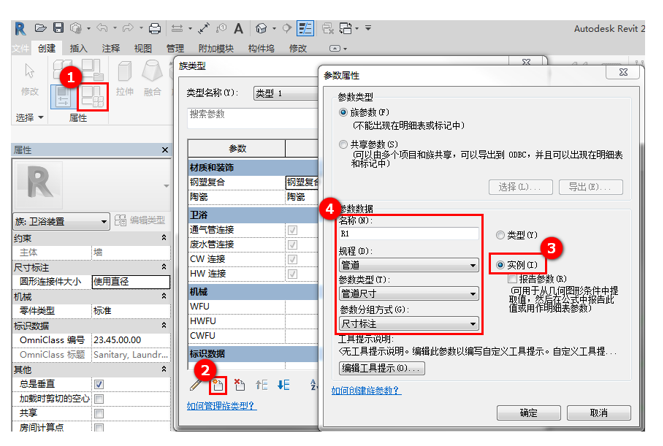

但是，這樣關聯實例參數時，無法設置“規程”及“參數類型”。為了滿足設計需求，需要單擊“族類型”工具命令打開“族類型”對話框，在對話框中單擊“新建參數”命令，分別添加“實例”屬性“R1”和“R2”，將規程設置為“管道”，“參數類型”設置為“管道尺寸”，“參數分組方式”設置為“尺寸標注”。如圖2.6-3所示。

2.6-3

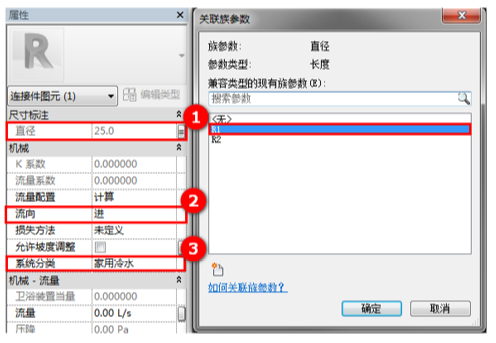

然后再將進水口的連接件“直徑”參數與“R1”相關聯。將“流向”設置為“進”，“系統分類”調整為“家用冷水”。如圖2.6-4所示。

2.6-4

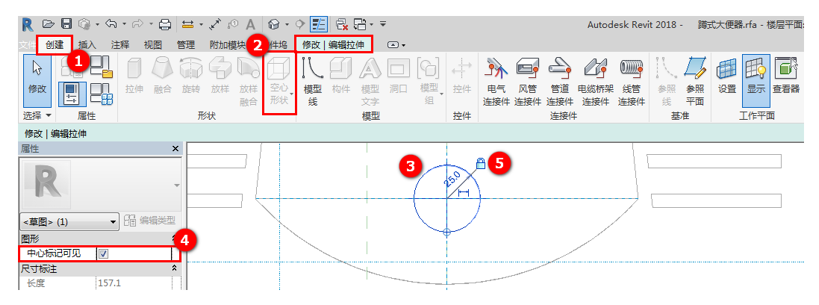

除了進水口，還需要對衛生器具添加出水口連接件。切換至“樓層平面：參照標高”視圖中，使用“空心拉伸”工具繪制“排水口”連接件的輪廓，勾選“中心標記可見”并將輪廓對齊鎖定在參照平面上。如圖2.6-5所示。

2.6-5

單擊“完成編輯模式”完成輪廓繪制。

切換至“放置邊”立面視圖當中，將空心形狀拉伸到合適的位置上并對齊鎖定，然后使用“剪切”工具將臺階與空心進行剪切。

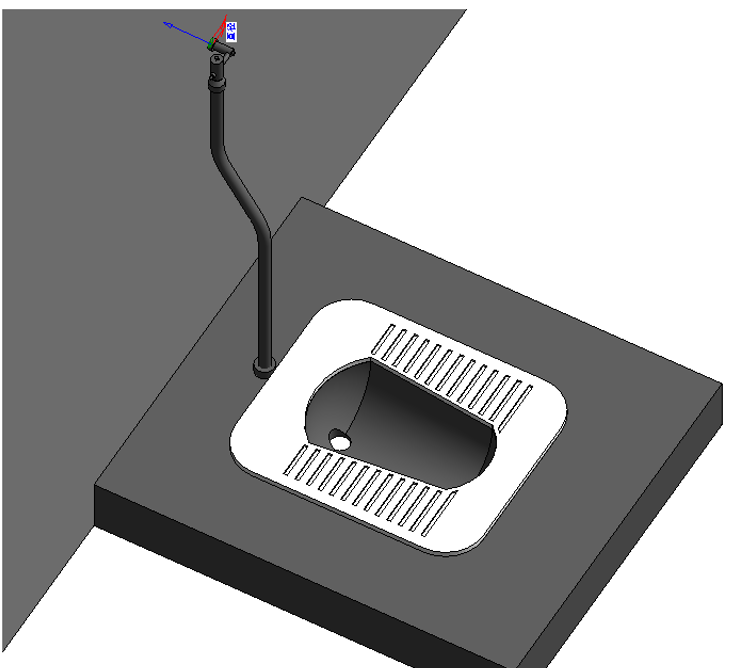

切換至“三維”視圖當中。如圖2.6-6所示。

2.6-6

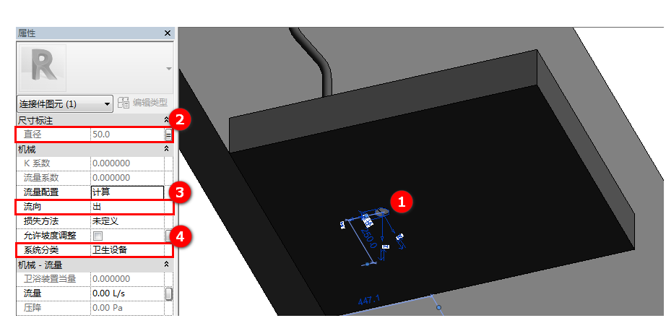

同樣的使用“管道連接件”工具，捕捉拾取臺階底部“排水口”輪廓作為連接件邊環放置連接件，然后將連接件與“R2”關聯，將“流向”設置為“出”，“系統分類”調整為“衛生設備”。如圖2.6-7所示。

2.6-7

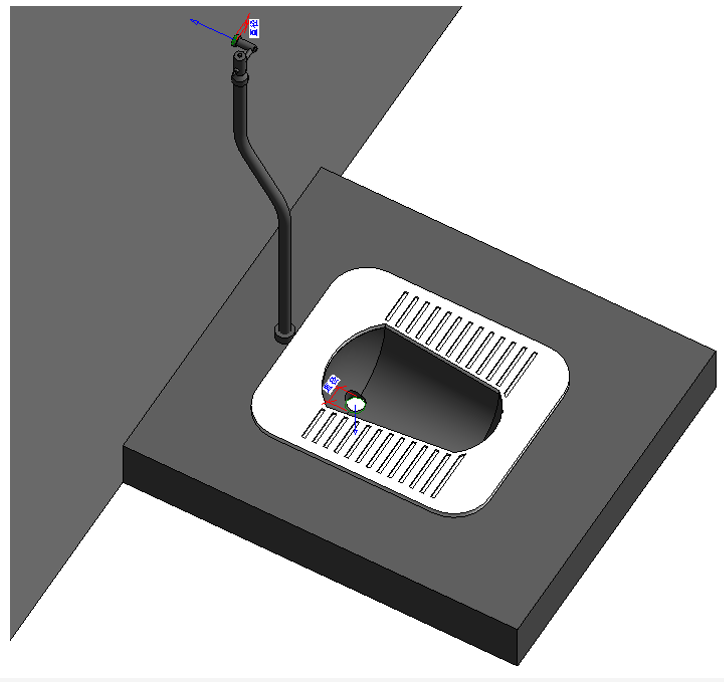

添加完成后，一個功能完整的蹲式大便器就基本完成了。如圖2.6-8所示。

2.6-8
