2.7 消防噴淋頭
消防噴淋頭用于消防噴淋系統，當發生火災時，水通過噴淋頭濺水盤灑出進行滅火，目前分為下垂型灑水噴頭、直立型灑水噴頭、普通型灑水噴頭以及邊墻型灑水噴頭等。

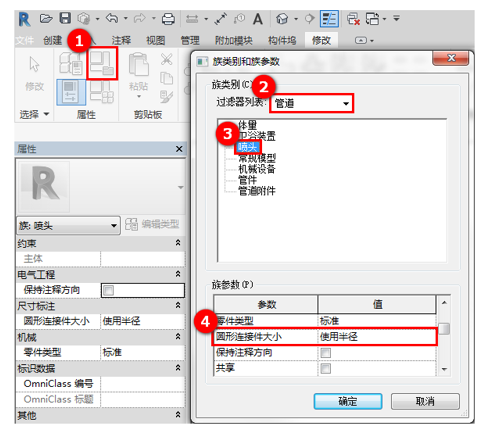

打開Revit，選擇“新建”族，在族樣版中找到“公制常規模型”族樣板打開。單擊打開“族類別和族參數”對話框，將“族類別”設置為“噴頭”，將“圓形連接件大小”設置為“使用半徑”。如圖2.7-1所示。
2.7-1

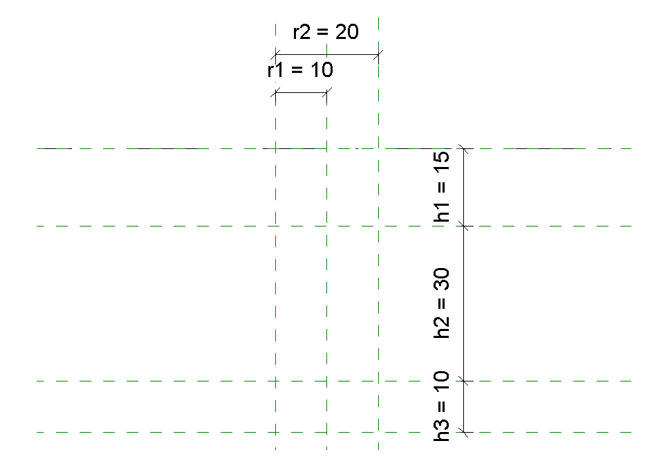

切換至“前”立面視圖當中，繪制參照平面以確定噴頭的輪廓大小，并對參照平面進行注釋，然后分別設置為參數。如圖2.7-2所示。
2.7-2

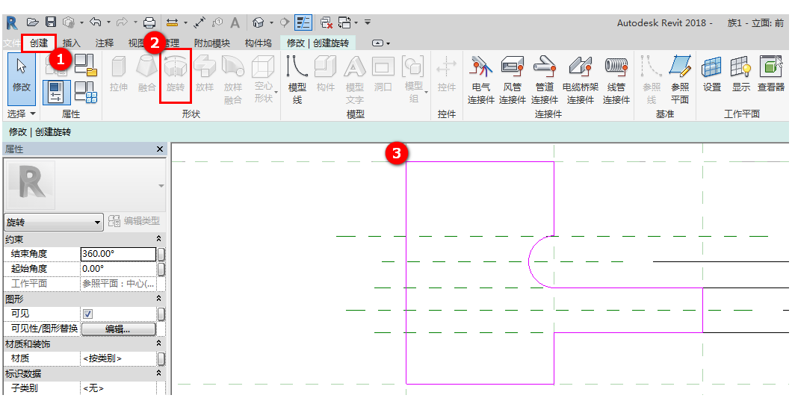

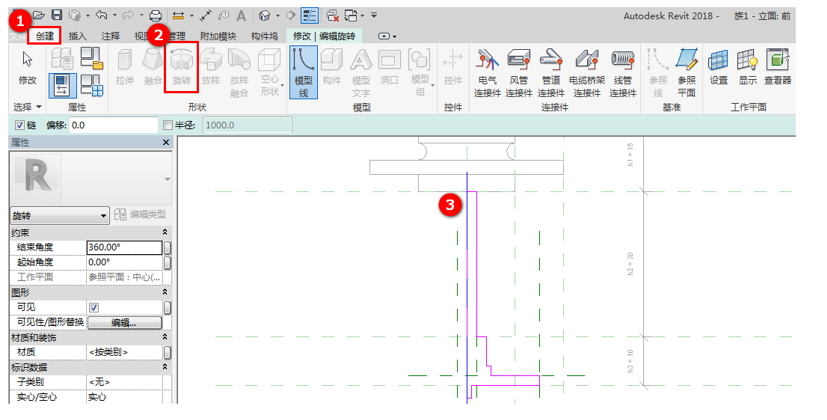

首先來繪制噴頭的頂部。使用“旋轉”工具，繪制參照平面定位約束輪廓細節，然后將上部構件的旋轉輪廓給繪制出來，并使用對齊工具對齊鎖定在參照平面上。如圖2.7-3所示。
2.7-3
指定旋轉軸，單擊“完成編輯模式”完成繪制。
同樣使用“旋轉”工具繪制濺水盤，繪制參照平面定位約束輪廓細節，然后將旋轉輪廓給繪制出來，接著使用“對齊”工具將輪廓線對齊鎖定在參照平面上，并將相關尺寸標注設置為參數。如圖2.7-4所示。
2.7-4
指定旋轉軸，單擊“完成編輯模式”完成繪制。

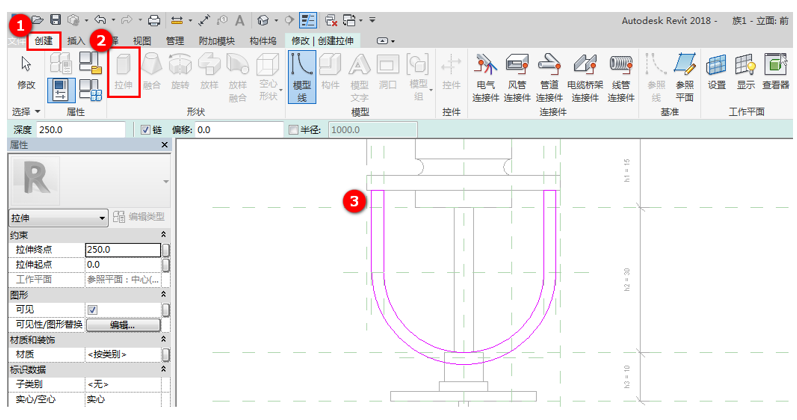

最后，來繪制噴頭的軛臂架。繪制參照平面用以約束軛臂架的位置和距離等尺寸參數，然后使用“拉伸”工具將軛臂架的輪廓給繪制出來并與參照平面進行對齊鎖定。如圖2.7-5所示。
2.7-5
單擊“完成編輯模式”完成繪制。
切換至“右”立面視圖當中，將軛臂架拉伸到合適的位置，繪制參照平面將其對齊鎖定。

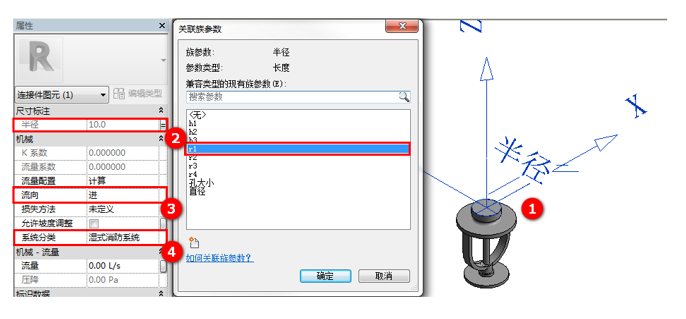

在繪制完噴頭的實體部分之后，為其添加連接件。切換至“三維”視圖當中，單擊“創建”選項卡下方的“管道連接件”工具，然后拾取噴頭上部軛壁座頂面放置連接件。然后將其與“r1”參數進行關聯，將“流向”設置為“進”，“系統分類”調整為“濕式消防系統”。如圖2.7-6所示。
2.7-6
在Revit中，當視圖的“詳細程度”為“粗略”或者“中等”時，噴頭以模型線的形式顯示出來，所以，接著就需要繪制噴頭的模型線。

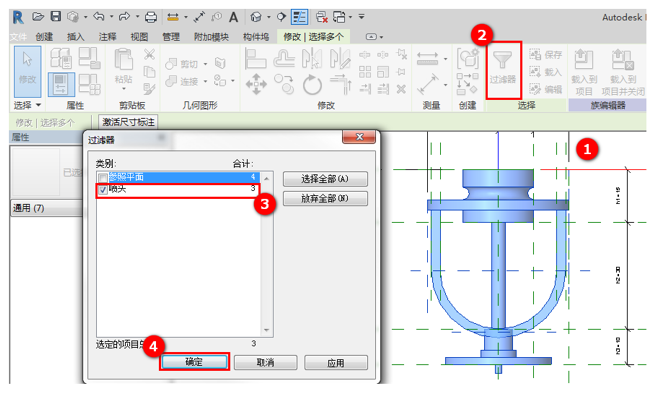

切換至“前”立面視圖當中，選中繪圖區域中的圖元，使用“過濾器”將模型實體過濾器出來，然后使用快捷鍵“HH”將圖元隱藏。如圖2.7-7所示。
2.7-7

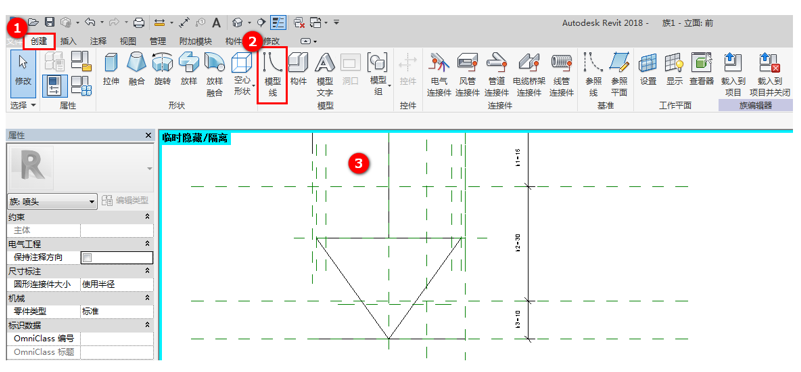

接著使用“創建”選項卡下方的“模型線”工具將噴頭的模型線給繪制出來，并將模型線對齊鎖定在參照平面上。如圖2.7-7所示。
2.7-8

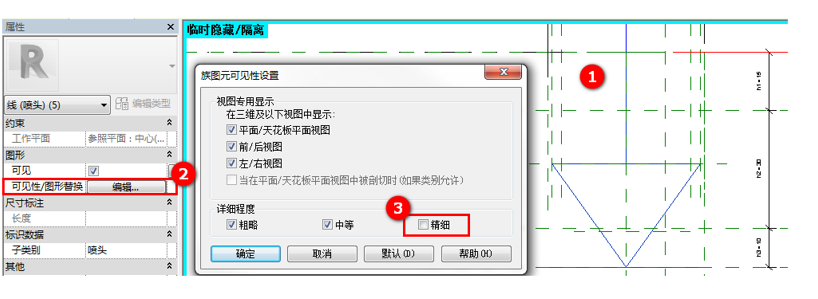

最后，使用“過濾器”將繪制完成的模型線過濾器出來，單擊“屬性”面板中的“可見性/圖形替換”編輯按鈕，打開“族圖元可見性設置”對話框，取消勾選“詳細程度”中的“精細”選項。如圖2.7-9所示。
2.7-9
使用快捷鍵“HR”將隱藏圖元顯示出來，過濾噴頭實體圖元，重復上面的步驟，將實體可見性設置為僅“精細”的詳細程度下可見。

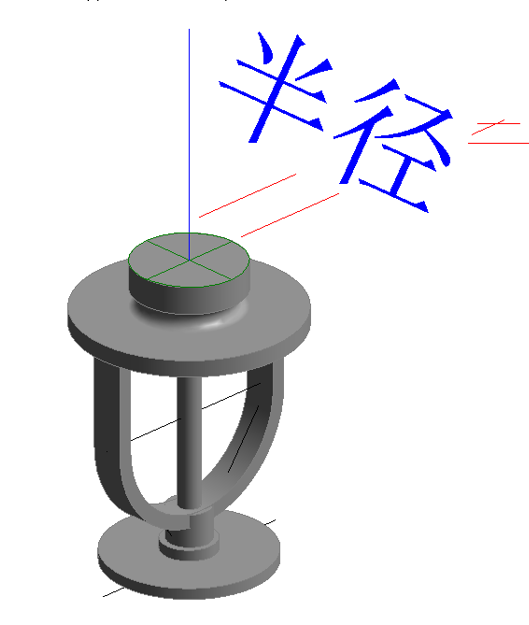

切換到“三維”視圖當中，這樣，噴頭就基本制作完成了。如圖2.7-10所示。
2.7-10
